Prawy xenon świeci w dół - brak poziomowania - opis pinów konektora

glowijac · Post autor: **glowijac** » 17 gru 2024, 23:05

Cześć,

Lewy xenon poziomuje się i świeci na prawidłowym poziomie. Prawy xenon właśnie przestał się poziomować i cały czas świeci w dół.
Odłączałem konektor, ale brak poprawy. Poziom reaguje na kręcenie śrubą do regulacji mechanicznej. Brak błędów.

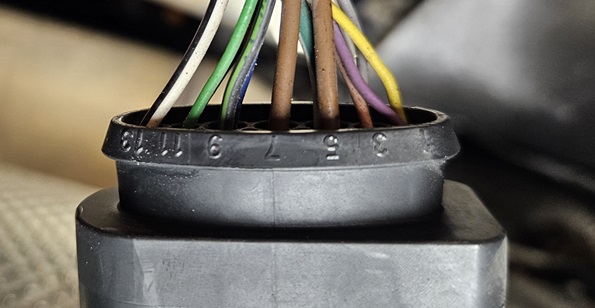

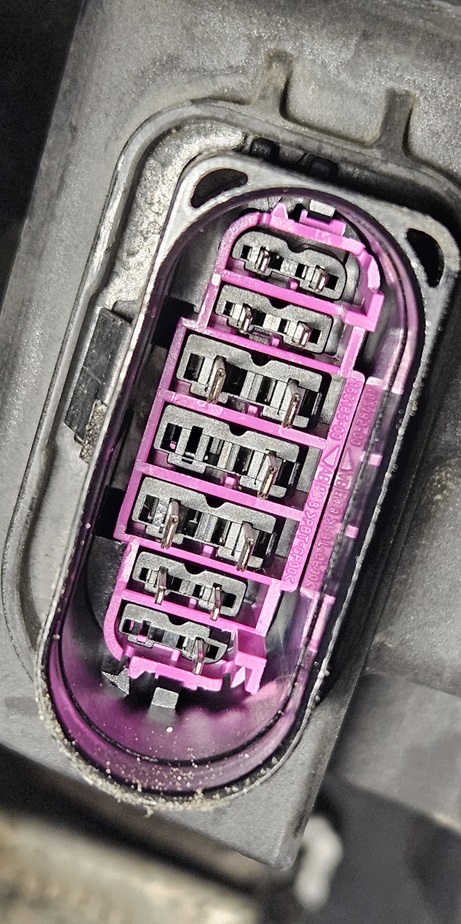

Czy ktoś może udostępnić schemat kostki podłączeniowej z opisem sygnałów (14 pinów, dwa niepodłączone)

Prośba również o info jeśli ktoś miał podobny przypadek i co było przyczyną?

motogold · Post autor: **motogold** » 19 gru 2024, 07:21

A sprawdź,czy silniczek chodzi.Może zerwało się coś w silniczku i on kręci się na luźno i wtedy błędów nie będzie.

glowijac · Post autor: **glowijac** » 27 gru 2024, 12:33

Poziomowanie włącza się przy uruchomieniu silnika wiec nie da się usłyszeć silniczka w lampie.
Dlatego poprosiłem o opis pinów kostki, żeby móc wysterować silniczek bezpośrednio (na krótko) i sprawdzić czy działa.

Czy ktoś posiada taki opis pinów kostki xenonów do mojego modelu i mógłby się nim podzielić?

bgroni · Post autor: **bgroni** » 27 gru 2024, 14:24

glowijac pisze: ↑
27 gru 2024, 12:33
Poziomowanie włącza się przy uruchomieniu silnika wiec nie da się usłyszeć silniczka w lampie.
Dlatego poprosiłem o opis pinów kostki, żeby móc wysterować silniczek bezpośrednio (na krótko) i sprawdzić czy działa.

Czy ktoś posiada taki opis pinów kostki xenonów do mojego modelu i mógłby się nim podzielić?

Sprawdż, czy to pasuje, znalazłem w internecie do B7.
Może być użyli ten sam pinout.

1, gn/gr, ws/ro, Cornering light motor
2, ws/gr, gn/ro, Cornering light motor
4, sw/bl, gr/li, Cornering light motor
5, br/ws, br , Ground for HID
6, ge/sw, ge/ws, HID lamp
7, br, br, Ground for Beams Switch-Over Solenoid, DRL, parking and turn lamps
9, sw/bl, sw/gr, Turn signal lamp
10, gr/sw, gr/ro, Parking lamp
11, li/bl, li/gn, Switch-Over Solenoid
12, ws/sw, ws/ge, DRL lamp
14, br, br, Ground for the cornering motor

ws - white
sw - black
br -broun
li - lilac
bl - blue
gr - grey
ge - yellow
gn - green
ro - red

tomnik · Post autor: **tomnik** » 27 gru 2024, 14:26

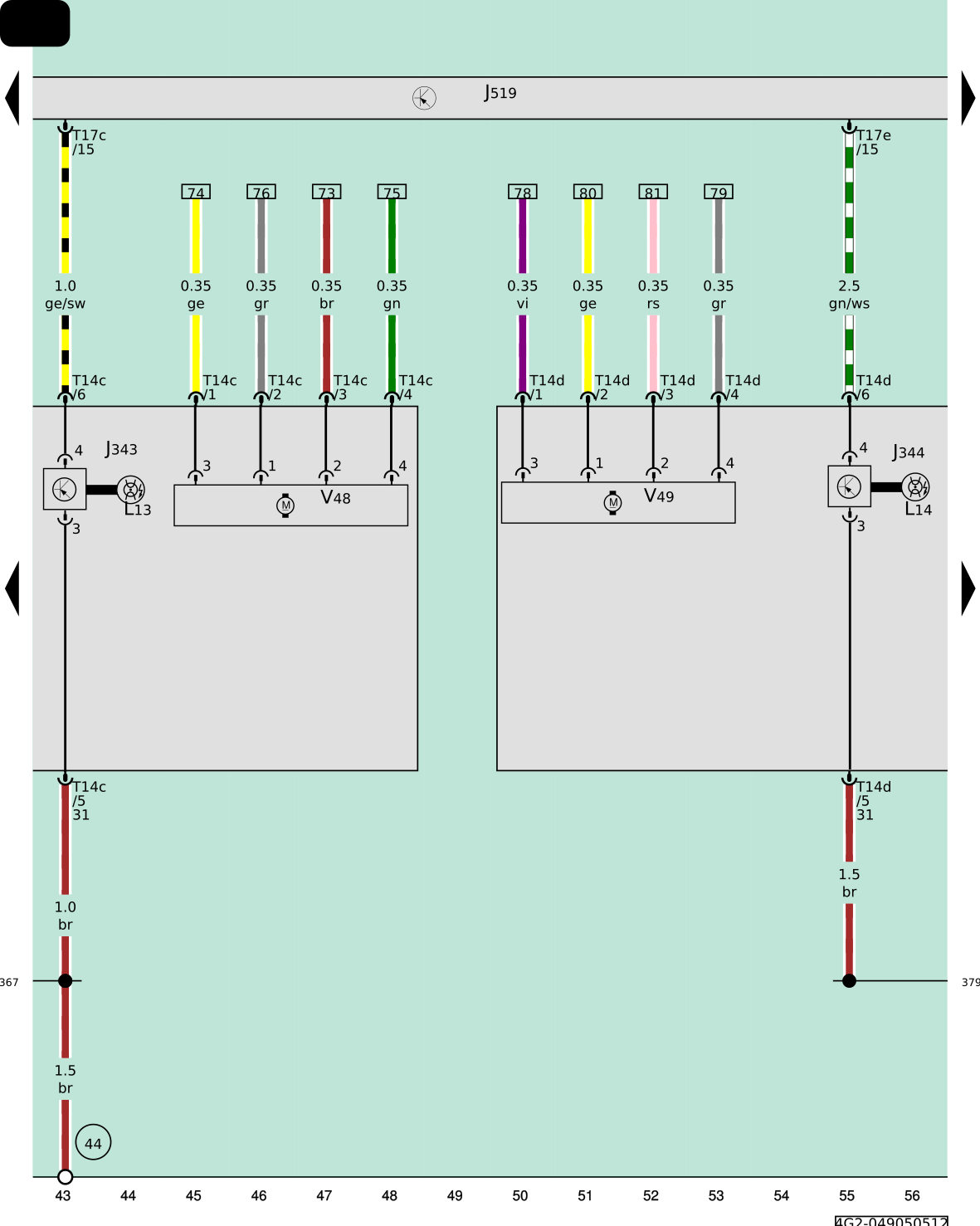

Proszę :


J343 - Sterownik lampy wyładowczej po lewej stronie
J344 - Sterownik lampy wyładowczej po prawej stronie
J519 - Pokładowa jednostka sterująca zasilaniem
L13 - Lampa wyładowcza po lewej stronie
L14 - Lampa wyładowcza po prawej stronie
T14c - Złącze wtykowe, 14-krotne
T14d - Złącze wtykowe, 14-krotne
T17c - Złącze wtykowe, 17-krotne
T17e - Złącze wtykowe, 17-krotne
V48 - Serwomotor po lewej stronie do regulacji zasięgu reflektorów
V49 - Prawy serwomotor do regulacji zasięgu reflektorów
44 - Słupek punktu uziemienia A w lewym dolnym rogu
367 - Złącze uziemiające 2 w głównej wiązce przewodów
379 - Złącze uziemiające 14 w głównej wiązce przewodów
