[A6 C5] Montaż Xenony + regulacja + spryski + PDC - Fotstory

Xray T2 · Post autor: **Xray T2** » 17 cze 2018, 22:14

Pozwolę sobie odświeżyć temat

Założyłem zderzak z spryskiwaczami, zmieniłem zbiorniczek z dwiema pompkami.
Teraz potrzebuje schematu jak to podłączyć, żeby było jak fabryka.
Wiem że potrzebuje przekaźnika 389(avant) i na pewno musze dołożyć jakieś kabelki do pompki itd.
Może ktoś poratuje jak to jest z instalacją.

bendzji · Post autor: **bendzji** » 17 cze 2018, 22:23

a jaki masz teraz przekaźnik - 603 też może być bo taki miałem

na pewno te dwa kabelki do dołożenia:

pin 6 przekaźnika to wyjscie na pompkę - kabel 2,5 mm2
pin 9 przekaźnika to wejście sygnału zapalonych świateł - kabel żółty z pinu 4 włącznika świateł

Xray T2 · Post autor: **Xray T2** » 23 cze 2018, 12:13

Głowy nie dam się uwalić ale 602, (sprawdzę jutro do pewności)

[ Dodano: 2018-06-23, 12:13 ]
U mnie siedzi przekaźnik 602, czyli musze zmienić i dołożyć przewody do pompki od spryskiwaczy lamp.
Przydała by się jakaś rozpiska pinów tego przekaźnika.

bendzji · Post autor: **bendzji** » 23 cze 2018, 12:41

A co napisałem w poście wyżej

Xray T2 · Post autor: **Xray T2** » 24 lip 2018, 14:35

bendzji pisze:A co napisałem w poście wyżej

Nie zauważyłem tego postu

Zaopatrze się w przekaźnik 603

[ Dodano: 2018-07-21, 16:28 ]

bendzji pisze:a jaki masz teraz przekaźnik - 603 też może być bo taki miałem

na pewno te dwa kabelki do dołożenia:

pin 6 przekaźnika to wyjscie na pompkę - kabel 2,5 mm2
pin 9 przekaźnika to wejście sygnału zapalonych świateł - kabel żółty z pinu 4 włącznika świateł

Podłączyłem tak napisane i niedziała. Jak spryskiwacze na szybę działają to słychać potem cykniecie przekaźnika który ma chyba włączyć pompkę od spryskiwaczy na lampy lecz przekaźnik cyknie ale napięcie z tego pinu niewychodzi. Wygląda na to że mam ten przekaźnik 603 padnięty.

[ Dodano: 2018-07-24, 14:35 ]
Już ogarnąłem

Zapomniałem zasilić pin 15/30

Teraz wszystko działa jak powinno.

bbborsuk · Post autor: **bbborsuk** » 21 cze 2019, 14:35

Witam, chciałbym odświeżyć troszkę temat. Jak w C5 przerobić poziomowanie na dynamiczne. Zczytałem przed chwilą oznaczenie i mam 4B0 907 357 a w poście jest 4Z. Czy duża przeróbka jest? Sam sterownik?

bendzji · Post autor: **bendzji** » 21 cze 2019, 23:00

sterownik , dopasowanie wiazki i dołożenie kawałka wiazki , zmiana silniiczków i wiązki do nich w samych lampach itd.

bbborsuk · Post autor: **bbborsuk** » 23 cze 2019, 12:16

bendzji, mogę się odezwać jak już skompletuje zabawki?

zarzyk · Post autor: **zarzyk** » 29 lip 2019, 23:19

hejka, czy czujniki przed liftem będą pasowały w poliftowy zderzak? z przodu mam czujniki i będę musiał je jakos połączyć w całość z tyłem, włąśnie zakupiłem zderzak w kolorze i trzeba to jakoś poskładać.

Jak rozróżnić tak zwany plus i minus na czujniku?
Czy można podpiąć czujniki do centralki, do tego głośnik i mieć całość włączaną jakimś innym guzikiem? widziałem w allroadach że w panelu od nawigacji mają taki guzik w tunelu. Trzeba łączyć całość z zegarami?
tak trochę może na partyzanta chcę to połączyć ale chce już zacząć używać a auta rozebrać na kilka dni nie mogę bo mam tylko jedno...

yogi818 · Post autor: **yogi818** » 25 sty 2020, 18:47

Witam.

Po prawie 4 latach wróciłem do tematu xenonów, poziomowania i sprysków.

Podłączyłem wszystko według schematów i niestety poziomowanie nie działa.

Vcds pokazuje napięcia czujników (Po obciążeniu wartości napięcia zmieniają się, na równym podłożu oba czujniki mają około 1,7V) i sygnał włączonych świateł. Kodowanie przebiega bez problemu jak i ustawienie świateł, test po odpaleniu też jest ale poziomowanie nie działa wcale. Miał ktoś taki przypadek?

adrek88 · Post autor: **adrek88** » 25 sty 2020, 23:57

Witam czy ktoś mógłby wrócić schemat do poliftowy bo nie działają zdjęcia a chciałem z manualnych silniczkow zrobić poziomowanie dynamiczne z góry dziękuję za pomoc. Jeszcze może ktoś napisać co we włączniku świateł trzeba przerobić?

yogi818 · Post autor: **yogi818** » 26 sty 2020, 00:57

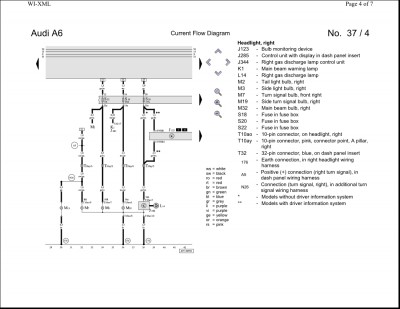

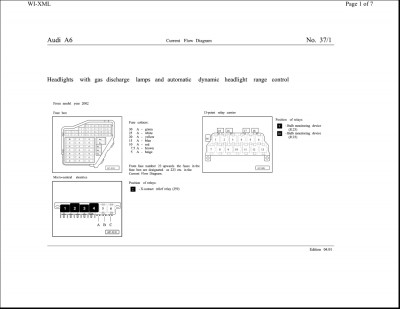

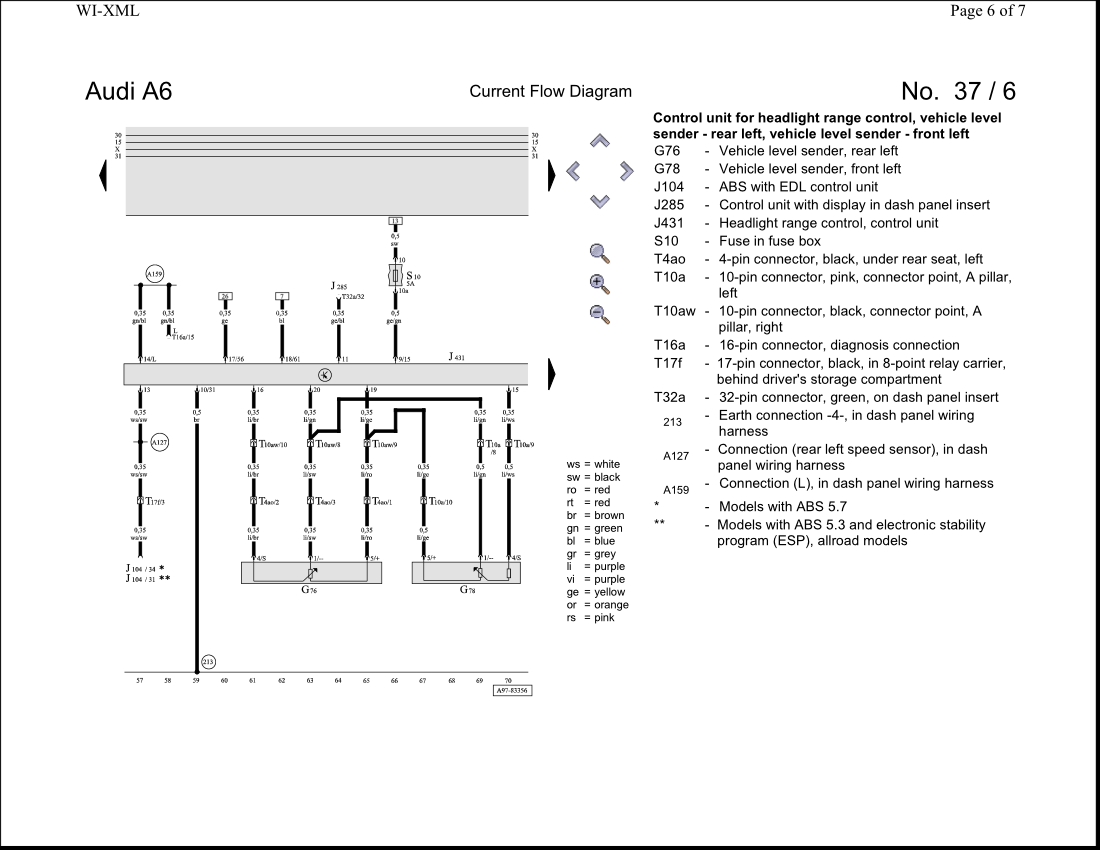

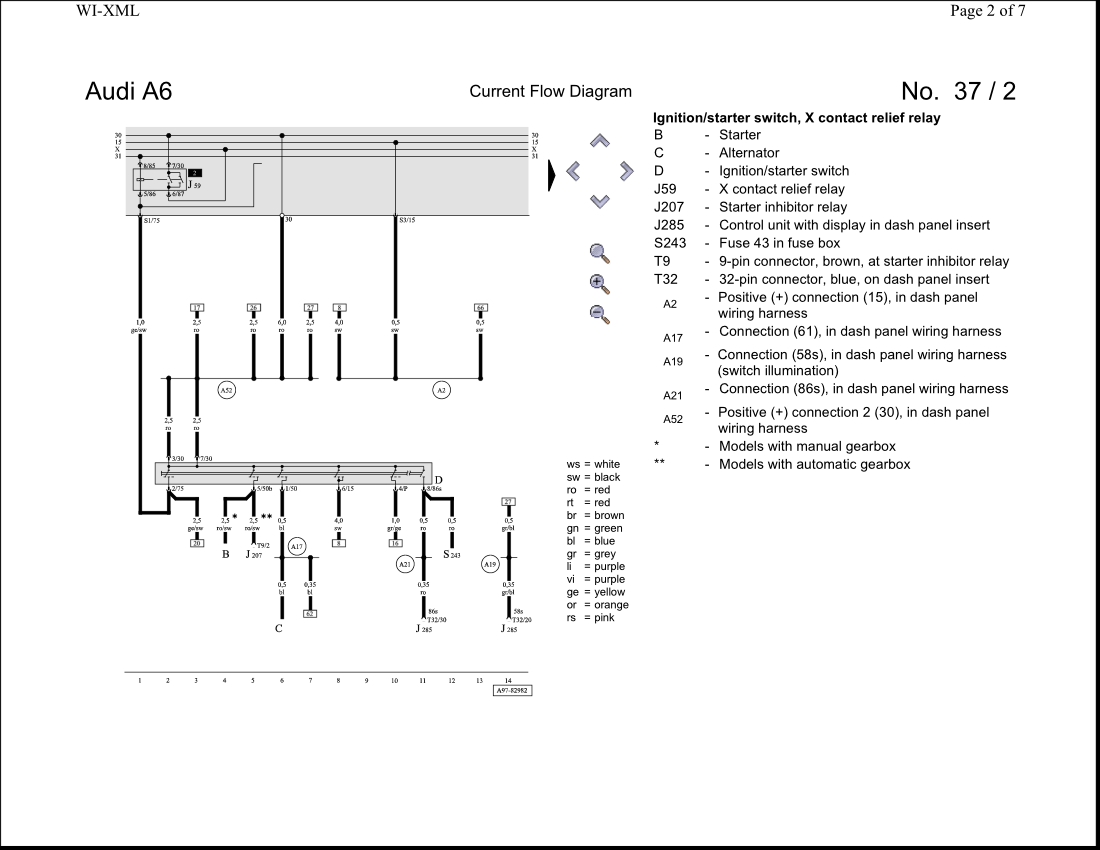

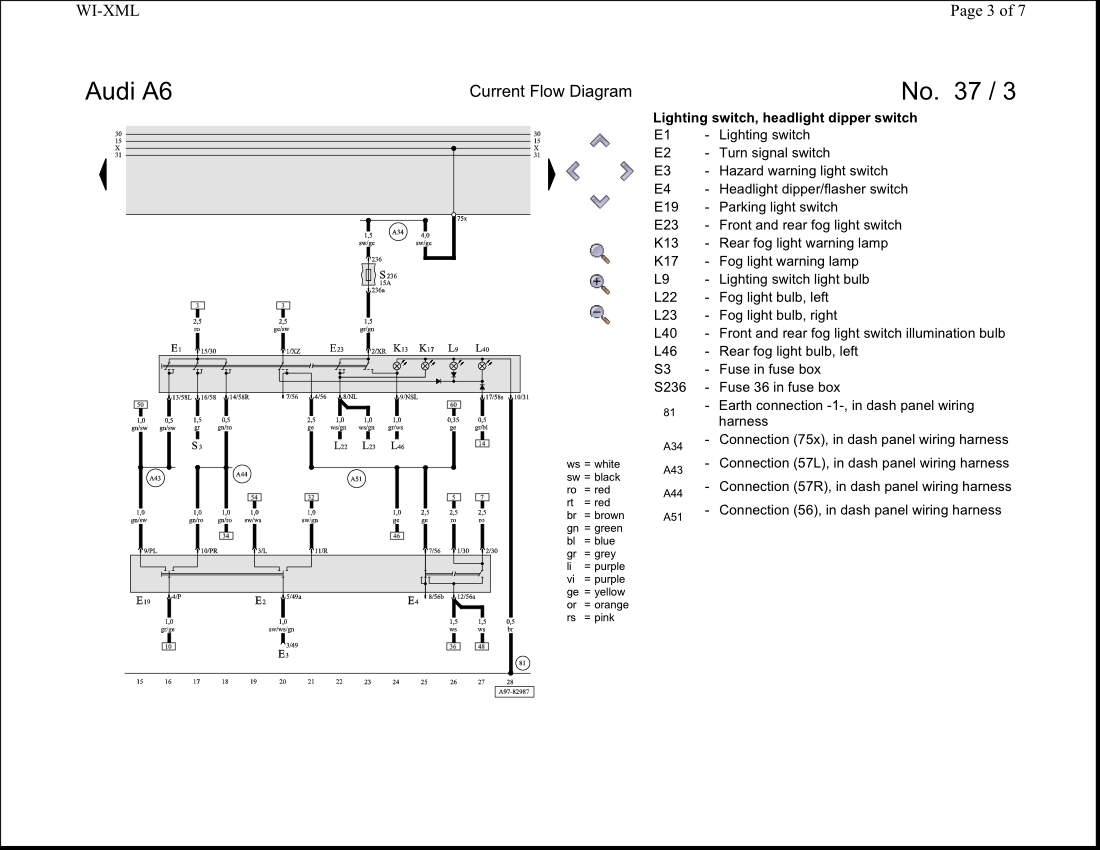

Proszę bardzo, schemat podłączenia sterownika poziomowania dynamicznego.

adrek88 · Post autor: **adrek88** » 26 sty 2020, 08:31

yogi818 pisze:Proszę bardzo, schemat podłączenia sterownika poziomowania dynamicznego.

Dziękuję bardzo, pomogłeś mi niesamowicie 😁

waldi_2025 · Post autor: **waldi_2025** » 27 gru 2020, 09:53

Witam
Jakiś czas temu kupiłem Audi A6 C5 z 2003 roku niestety nie zauważyłem , miało kombinowane reflektory , ktoś wymienił na ksenony Hella .
Ale nie ma dalszych elementów , brakuje całego osprzętu sterującego (samopoziomującego).
Poszukuję kontaktu do kogoś kto dałby radę coś takiego zamontować.

zarzyk · Post autor: **zarzyk** » 22 lis 2021, 02:00

Pytanie do PDC przed liftem. Jak można uruchomić na krótko całość mając dołożony zderzak przód z PDC Przed lift oraz tył z PDC mam dwie etyczki i zakupiłem moduł pod czujniki przód i tyl oraz brzęczyk ale nie mogę nigdzie dorwać wiązki co to wszystko połączy. Czy jest jakaś szansa podłączenia tego tak na krótko?
