Witam wszystkich i od razu walę z pierwszym problemem w A6, który mam jeden dzień
Zanim stracę kilka godzin na studiowanie schematów, może ktoś już przerabiał temat, otuż nie działa podświetlanie wszystkich przycisków, radia, pokrętła świateł, natomiast zegary i skrzynia świecą normalnie. Na zegarach zaświeca się też kontrolka postojowych prawidłowo. Czasami się zaświeci wszystko, ale wystarczy puknąć w deskę lub trzasnąć drzwiami i gaśnie. Gdzie szukać przerwy?
brak podświetlenia przycisków, zegary i skrzynia świeci
-
- Forum Audi A6 / A7
- Posty: 7
- Rejestracja: 22 lis 2020, 18:32
- Imię: Marcin
- Moje auto: Allroad C5
- Rocznik: 2003
- Nadwozie: Avant
- Silnik: 2.7T 230KM
- Napęd: Quattro
- Skrzynia: Tiptronic
- Paliwo: Benzyna+LPG
- Lokalizacja: Brzozow
Re: brak podświetlenia przycisków, zegary i skrzynia świeci
Witam. Nie wiem czy to jest powiązane z moim problemem ale u mnie nie działa podswietlanie przycisków przez nieoryginalne radio 2din z androidem (poprzedni właściciel zamontowal) Po podlaczeniu oryginalnego radia podświetlenie znowu działa może gdzieś przy radiu kostka nie łączy.
-
- Forum Audi A6 / A7
- Posty: 19
- Rejestracja: 23 lis 2020, 21:48
- Imię: Marek
- Moje auto: A6 C5
- Rocznik: 2002
- Nadwozie: Avant
- Silnik: 4.2 ARS 299KM
- Napęd: Quattro
- Skrzynia: Tiptronic
- Paliwo: Benzyna
- Lokalizacja: Krzyżowa Dolina
Re: brak podświetlenia przycisków, zegary i skrzynia świeci
Dzisiaj zacząłem grzebac przy aucie i jak na złośc cały czas świeci teraz, więc nie wiem co było i czy dalej będzie. Ale zacząłem też studiować schematy i widzę, że podświetlenia nie włacza bezpośrednio przełacznik od świateł, tylko coś innego, ze schematow nie wynika jednoznacznie.
Oprócz tego naprawiłem też sporo zimnych lutów w lampkach kabiny, w przełaczniku świateł, dwie czerwone diody musiałem już wymienić, bo spalone.
Oprócz tego naprawiłem też sporo zimnych lutów w lampkach kabiny, w przełaczniku świateł, dwie czerwone diody musiałem już wymienić, bo spalone.
- bendzji
- Forum Audi A6 / A7
- Posty: 7159
- Rejestracja: 14 kwie 2012, 23:09
- Imię: Michał
- Moje auto: Inne
- Rocznik: 2019
- Nadwozie: Inne
- Silnik: Inny
- Napęd: Brak
- Skrzynia: Automat
- Paliwo: Diesel
- Lokalizacja: Września
Re: brak podświetlenia przycisków, zegary i skrzynia świeci
podświetlenie włącza licznik - w opisach pin terminal 58s
Dodano po 1 minucie 28 sekundach:
Dodano po 1 minucie 28 sekundach:
w kostce czarnej masz kabelek do podświetlania przycisków - może jest jakoś zwarty przez przejściówkę na radio androidmnbrzoz pisze: ↑24 lis 2020, 16:09Witam. Nie wiem czy to jest powiązane z moim problemem ale u mnie nie działa podswietlanie przycisków przez nieoryginalne radio 2din z androidem (poprzedni właściciel zamontowal) Po podlaczeniu oryginalnego radia podświetlenie znowu działa może gdzieś przy radiu kostka nie łączy.
-
- Forum Audi A6 / A7
- Posty: 7
- Rejestracja: 22 lis 2020, 18:32
- Imię: Marcin
- Moje auto: Allroad C5
- Rocznik: 2003
- Nadwozie: Avant
- Silnik: 2.7T 230KM
- Napęd: Quattro
- Skrzynia: Tiptronic
- Paliwo: Benzyna+LPG
- Lokalizacja: Brzozow
Re: brak podświetlenia przycisków, zegary i skrzynia świeci
No właśnie nie jest zwarty bo na radiu z androidem podświetlenie nie działa. Zaczęło działać dopiero po zmianie na oryginalne które dostałem z samochodem. Wiesz może które piny trzeba spiąć w tej wtyczce żeby podswietlanie zaczęli działać??
- bendzji
- Forum Audi A6 / A7
- Posty: 7159
- Rejestracja: 14 kwie 2012, 23:09
- Imię: Michał
- Moje auto: Inne
- Rocznik: 2019
- Nadwozie: Inne
- Silnik: Inny
- Napęd: Brak
- Skrzynia: Automat
- Paliwo: Diesel
- Lokalizacja: Września
Re: brak podświetlenia przycisków, zegary i skrzynia świeci
źle mnie zrozumiałeś - jakie było oryginalne radio? nie działa podświetlenie przycisków na radiu z androidem czy wszystkich przycisków nie działa?
przy okazji podeślij jakie radio android masz założone
jak już napisałem wcześniej - całe podświetlenie deski idzie z jednego pinu licznika

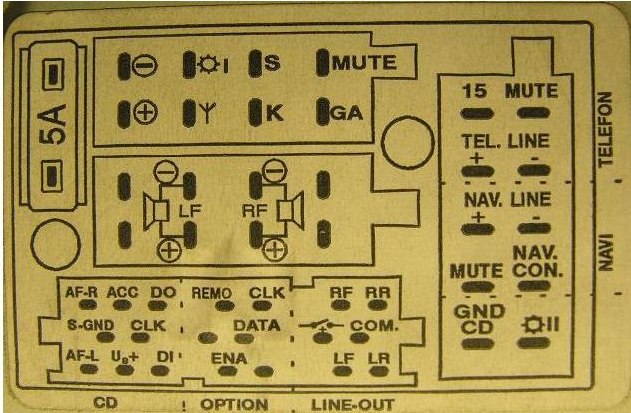

jest też ten kabelek wyprowadzony do czarnej wtyczki radia - zaraz obok masy ( to słoneczko na załączonym pinoucie ) , kolor kabla szaro-niebieski , radio android jest na pewno jakąś przelotką podpięte i podejrzewam że to powoduje jakieś zakłócenia w podświetleniu
przy okazji podeślij jakie radio android masz założone
jak już napisałem wcześniej - całe podświetlenie deski idzie z jednego pinu licznika
jest też ten kabelek wyprowadzony do czarnej wtyczki radia - zaraz obok masy ( to słoneczko na załączonym pinoucie ) , kolor kabla szaro-niebieski , radio android jest na pewno jakąś przelotką podpięte i podejrzewam że to powoduje jakieś zakłócenia w podświetleniu
Nie masz wymaganych uprawnień, aby zobaczyć pliki załączone do tego posta.
-
- Forum Audi A6 / A7
- Posty: 19
- Rejestracja: 23 lis 2020, 21:48
- Imię: Marek
- Moje auto: A6 C5
- Rocznik: 2002
- Nadwozie: Avant
- Silnik: 4.2 ARS 299KM
- Napęd: Quattro
- Skrzynia: Tiptronic
- Paliwo: Benzyna
- Lokalizacja: Krzyżowa Dolina
Re: brak podświetlenia przycisków, zegary i skrzynia świeci
po jakiego grzyba licznik ma włączać oświetlenie to nie wiem co kierowało tego co to wymyślił ale licznik na pewno muszę przejrzeć, dzisiaj jeszcze odczytałem błąd komunikacji licznika z radiem w radiu, a do licznika się nie łączy wogóle.
czyli włącza je na podstawie postojówek, bo na schematach widzę, że obie strony biegną do licznika, oraz długie, ciekawe czy jest jeszcze jakiś algorytm załączania ich.
czyli włącza je na podstawie postojówek, bo na schematach widzę, że obie strony biegną do licznika, oraz długie, ciekawe czy jest jeszcze jakiś algorytm załączania ich.
- bendzji
- Forum Audi A6 / A7
- Posty: 7159
- Rejestracja: 14 kwie 2012, 23:09
- Imię: Michał
- Moje auto: Inne
- Rocznik: 2019
- Nadwozie: Inne
- Silnik: Inny
- Napęd: Brak
- Skrzynia: Automat
- Paliwo: Diesel
- Lokalizacja: Września
Re: brak podświetlenia przycisków, zegary i skrzynia świeci
tak na podstawie postojówek - dlatego że licznik odpowiada za regulacje jasności itd. , to jest logiczne mimo że Tobie się tak nie wydaje
-
- Forum Audi A6 / A7
- Posty: 7
- Rejestracja: 22 lis 2020, 18:32
- Imię: Marcin
- Moje auto: Allroad C5
- Rocznik: 2003
- Nadwozie: Avant
- Silnik: 2.7T 230KM
- Napęd: Quattro
- Skrzynia: Tiptronic
- Paliwo: Benzyna+LPG
- Lokalizacja: Brzozow
Re: brak podświetlenia przycisków, zegary i skrzynia świeci
Miałeś rację. Przejściówka robiła jakieś zwarcie/zakłócenie bo po całkowitym wypięciu radia i przejściówki (moduł do systemu BOSE) podświetlenie działa normalnie. Nic więcej nie kombinuje bo chce wrócić do oryginalnego radia które jest aktualnie w naprawie (potencjometr).
Dzięki za pomoc.
