Nie działają światła lewy przód

hercik · Post autor: **hercik** » 01 paź 2018, 17:55

Witam wszystkich forumowiczów.

Potrzebuję waszej pomocy w następującej sprawie:

Podczas jazdy wyrzuciło mi komunikat o niedziałających światłach mijania, drogowych, postojowych, kierunkowskazów, przeciwmgłowych lecz tylko w lewej przedniej lampie i po chwili wszystko wróciło do normy i działały. Zdarzyło się to dwa razy natomiast za trzecim razem po pojawieniu się komunikatów lampa przestała świecić wraz z świtałem przeciwmgielnym lewym i kierunkowskazem w nadkolu. Komunikaty cały czas są na wyświetlaczu.

Może macie jakieś pomysły, gdzie szukać przyczyny problemu?

Z góry dziękuję za pomoc.

Post autor: **mat1324** » 01 paź 2018, 18:05

Zacznij od wiązki idącej do lampy.

wojciech007 · Post autor: **wojciech007** » 02 paź 2018, 00:43

Sygnały idą z modułu z prawej strony bagażnika. Zajrzy do niego (jest w schowku tam gdzie lewarek) i sprawdź wtyczki.

yarowsc · Post autor: **yarowsc** » 02 paź 2018, 10:57

wojciech007 pisze:Sygnały idą z modułu z prawej strony bagażnika. Zajrzy do niego (jest w schowku tam gdzie lewarek) i sprawdź wtyczki.

człowieku, co Ty piszesz

skoro brak wiedzy, nie wprowadzaj w błąd kolegi, bo będzie szukał do "usr...nej śmierci".
zacznij od zasilania, cała prawa i cała lewa strona jest pod osobnym zasilaniem. dwa bezpieczniki w uchw.bezp. po lewej stronie konsoli (nie pamietam które, ale są dwa osobne, 20A, lub 25A). za przednie oświetlenie odpowiada BCM1 po stronie kierowcy, zamontowany pod konsolą nad złączem OBD. sprawdź masy - brązowe przewody

wojciech007 · Post autor: **wojciech007** » 02 paź 2018, 17:47

yarowsc pisze:
wojciech007 pisze:Sygnały idą z modułu z prawej strony bagażnika. Zajrzy do niego (jest w schowku tam gdzie lewarek) i sprawdź wtyczki.
człowieku, co Ty piszesz skoro brak wiedzy, nie wprowadzaj w błąd kolegi, bo będzie szukał do "usr...nej śmierci".
zacznij od zasilania, cała prawa i cała lewa strona jest pod osobnym zasilaniem. dwa bezpieczniki w uchw.bezp. po lewej stronie konsoli (nie pamietam które, ale są dwa osobne, 20A, lub 25A). za przednie oświetlenie odpowiada BCM1 po stronie kierowcy, zamontowany pod konsolą nad złączem OBD. sprawdź masy - brązowe przewody

Przepraszam za błąd. Czytałem o przedzie, a pomyślałem o tyle. Na pewno nie brak wiedzy.
A wracając do tematu to jest tak:

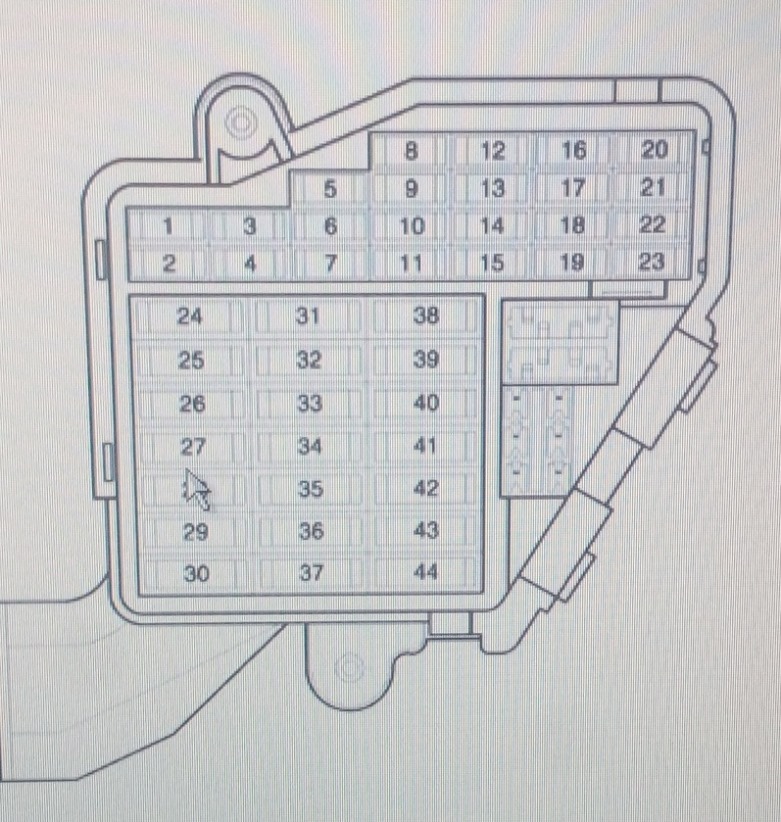

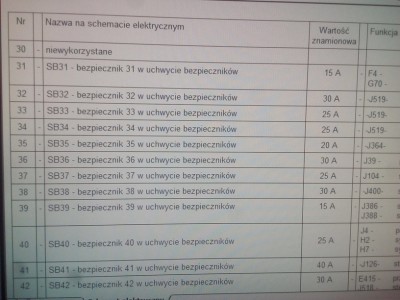

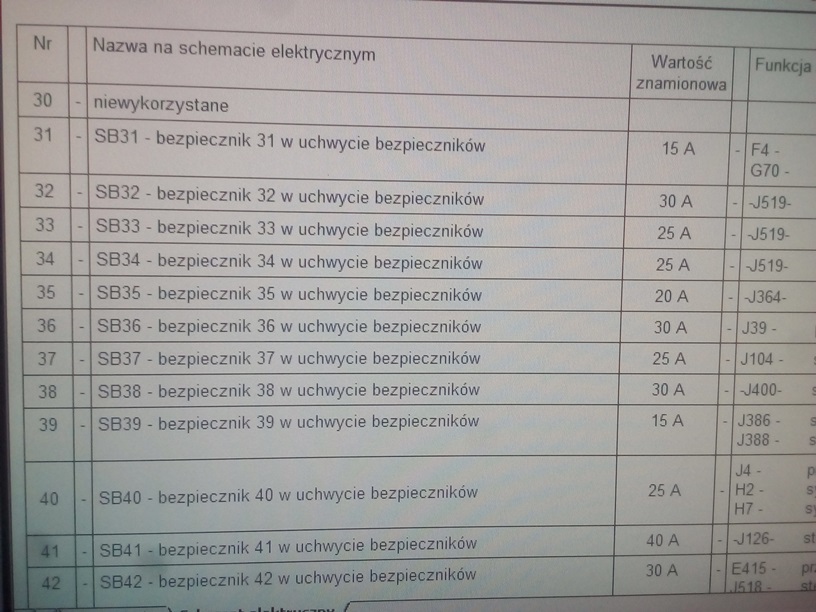

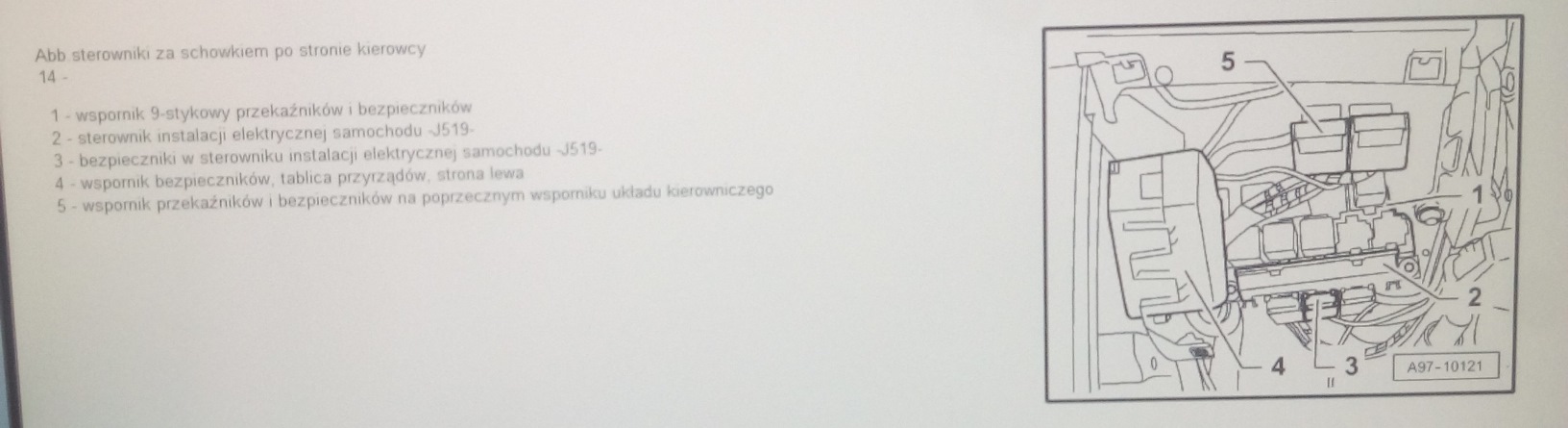

Za oświetlenie przodu odpowiadają bezpieczniki 32 (30A), 33 (25A) - lewa strona, 34 (25A) - prawa strona. Światła zasilane są z modułu J519 znajdującego się pod osłoną nad nogami kierowcy. Żarówki, z którymi jest problem są połączone z modułem różnymi wtyczkami, więc raczej tutaj nie będzie leżał problem, chyba że w samym module.
Tak jak kolega pisał, sprawdź punkt masy na lewym słupku.
Dla rozjaśnienia wrzucę jeszcze kilka zdjęć.

yarowsc · Post autor: **yarowsc** » 02 paź 2018, 18:19

teraz lepiej

hercik · Post autor: **hercik** » 03 paź 2018, 17:48

Dzięki Panowie za odpowiedź. Ze względu na brak czasu nie zaglądałem do samochodu od założenia tematu ale jutro ruszam z poszukiwaniami. Jeśli tylko coś zauważe lub uda się naprawić to dam znać🙂

Jeszcze raz dzięki.

[ Dodano: 2018-10-03, 17:48 ]
Panowie pojawił się kolejny objaw, a mianowicie brak klaksonu. Po zdjęciu osłony bezpieczników od strony kierowcy słychać cykanie i nic poza tym. Cykanie pochodzi z przekaźnika 395. Potrzebuję informacji za co jest odpowiedzialny.

wojciech007 · Post autor: **wojciech007** » 04 paź 2018, 12:26

Podejrzewam, że będzie to przekaźnik od dwutonowego sygnału dźwiękowego.
Przy założeniu, że jest tak u Ciebie (dwutonowy sygnał) to wygląda to tak:
Sygnał na przekaźnik idzie z tego samego modułu co światła (J519), natomiast zasilanie klaksonu to bezpiecznik numer 40 (25A).

hercik · Post autor: **hercik** » 06 paź 2018, 10:19

Panowie, dzięki wielkie za każdą pomoc z waszej strony.
Na chwilę obecną udało się wszystko naprawić.
Po zdjęciu maskownicy pod kierownicą i poruszaniu kostkami światła wróciły lecz prawdopodobną przyczyną tej awarii była lekko przepalona masa. Nie było tego widać od góry. Po dostaniu się do niej widać było przegrzaną termokurczkę. Po oczyszczeniu styku i wymiany końcówki masy wszystko jest ok.

Temat do zamknięcia.
