Witam koledzy...

Potrzebuję pomocy w temacie podpięcia CAN H i L do szarej kostki w liczniku.
Otóż zamontowałem Nawi Plus DX i wszystko było OK do czasu gdy zacząłem się bawić w odpalenie RDS'u na FIS'ie.

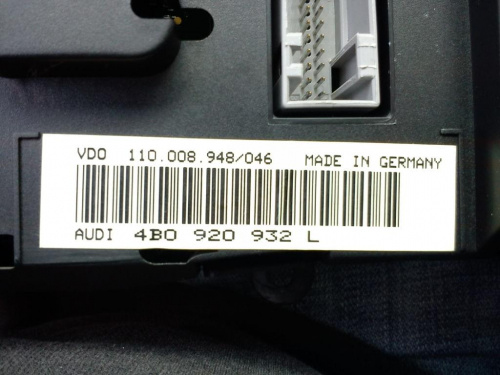

Moja C-piątka jest co prawda z roku 2000 ale w VINie ma 1-kę co wskazuje na rocznik modelowy 2001. Posiadam też kabelek nav26max i właśnie wychodzące z niego przewody CAN'ów próbowałem dzisiaj podpiąć do licznika. Licznik z kolei ma następujące oznaczenie

[center] [/center]

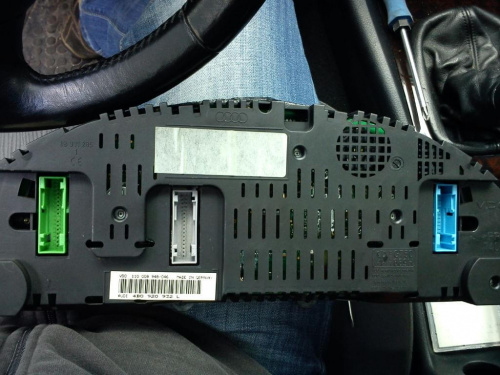

i posiada 3 gniazda z tyłu z wszystkimi pinami w szarej wtyczce.

[center][/center]

Zegarek cyfrowy na FIS na dole czerwony u góry pomaraĂączowy. Więc wydawało by się, że sprawa jest prosta: Podpinamy CAN H do pinu 5 i CAN L do pinu 6 tej szarej kostki i powinno śmigać...
...i właśnie tu dzisiaj napotkałem na mały problem.
Otóż po wyjęciu wtyczki, okazało się, że o ile w tym szarym gnieździe w liczniku są wszystkie piny, to we wtyczce już nie.

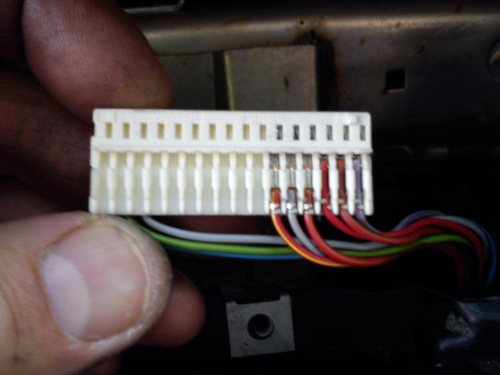

Po jej rozebraniu wygląda to tak:

[center][/center]

Licząc od lewej, w pierwszym rzędzie (tym bliżej patrzącego na zdjęcie) znajdują się tylko wolne miejsca, a więc pin 1,2,3,4,5,6,7,... są wolne, w ogóle bez przewodów, za to w pinach 11,12,13 są wyprowadzone przewody.
Piny te to: 11 -Enable; 12 -Clock; 13 -Data - co sugeruje, że instalację mam raczej przygotowaną do radyjka bez CAN.

No i teraz moje pytanie do Was koledzy:

Czy pomimo tego, że nie ma tych pinów od CANów w szarej wtyczce instalacji jest sens kombinować i dokładać do niej te dodatkowe piny (5 i 6) Bo jutro miałem jechać na jakieś szrocicho - szukać całej kostki, żeby zdobyć oryginalnie wyprowadzone z niej piny i dołożyć w odpowiednie miejsca w mojej kostce licznika.
Czy jeśli to "wyrzeźbię w koĂącu" to czy ten licznik będzie współpracował po CAN'ach. (w koĂącu ma wszystkie piny dla tej kostki no i z tego co się naczytałem na naszym forum to powinien śmigać...)
A może pozostaje mi tylko emulator CUN BUS....

[ Dodane 22.05.2012]

Ponieważ nikt za bardzo nie kwapił się z pomocą - podpiąlem jednak te CANy do szarej kostki.
Kombinowałem różne możliwe kodowania licznika i dalej nic nic...
Dogłębnie przestudiowałem lekcje Mad_MAXa, RaKo a i Shrek też tam sporo wniósł
post: a6-c5-brak-rds-w-fis-vt22610,15.htm
... ale nadal niestety nie mogę tego odpalić...

p.s. nie wiem dlaczego ale nie mogę VAGiem zmienić wartości kodowania licznika soft coding choć mam tam 02062 -co wydaje się ok. Natomiast mogę zrobić zmianę jedynie w tym drugim polu shop WSC...
Czym się różnia te pola i co oznaczaja?
Może tu jest przyczyna.
Pomocy koledzy bo już nie mam pomysłów.

Pozdrawiam
Marek

siarpol79, Sporo było pisane na ten temat.Opiszę Ci jak było u mnie,jak dobrze pamiętam ale mogę coś pomylić bo to dawno było,a już nie zajrzę bo auto sprzedałem
To był 2000 rocznik czyli pierwszy lift,licznik VDO z białym podświetleniem,radio 2 DIN oryginał płyta i kaseta, w liczniku duży FIS i informacje RDSu były oryginalnie, ale jak zamontowałem Nawi to z ruchomym ekranem na boki to RDS zginął i nie pamiętam czy wtedy podpinałem CANy czy dopiero przy montażu kolejnego Navi RNS-E,a to już inna bajka.Ta stara navi ma nalepkę i łączy się ENA DATA CLOCK z Fisem i tak się łączyło moje stare radio CD i taśma 2 DIN,i po tych samych kablach idzie Navi to starsze RNS-D.W kodowaniu licznika musisz dodać 16xxxx czyli jak masz np.3 to musisz zrobić 18xxxx te X to znaczy ,że reszta kodowania licznika taka sama,do tej roboty dobry byłby VCDS ale i VAG będzie tylko nie ten polski.A i po tym kodowaniu RDSu nie będzie,pojawi się dopiero jak zmienisz wartość kanału w liczniku ale nie pamiętam którego, zmieniaj wartości w kanałach o 2,3 w górę i wracaj i kolejny kanał,aż znajdziesz,radio musi być włączone.TMC nie jest potrzebny,wiem co piszę bo ja go miałem w komplecie i sprzedałem i RDS działał na FISie.CANy możesz pociągnąć nie zaszkodzą.Myślę,że napisałem dość po chłopsku i jasno Jak nie dasz rady to zapraszam,podłubiemy.
Canów we wtyczce szarej Ci brakuje ale możesz dociągnąć i mają iść do tej wtyczki do radia co jest w niej najwięcej kabelków tych cieniutkich i daję rękę ,że nie trzeba emulatora do licznika VDO z białym podświetleniem.
