dołożenie kamery cofania lift

grzesiekk23 · Post autor: **grzesiekk23** » 04 wrz 2020, 21:29

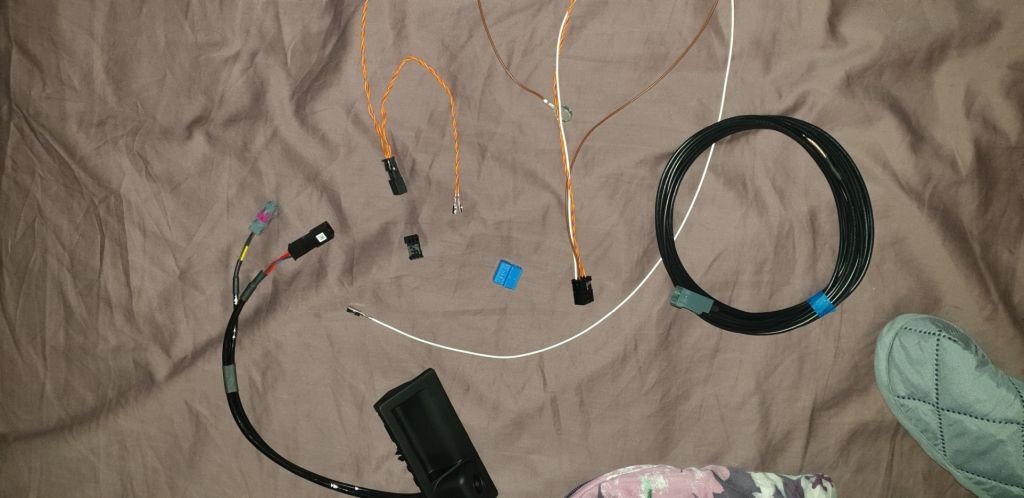

Ok mam wszystko . Tylko teraz jak to podłączyć. Ktoś dobrze wyjaśni krok po kroku.

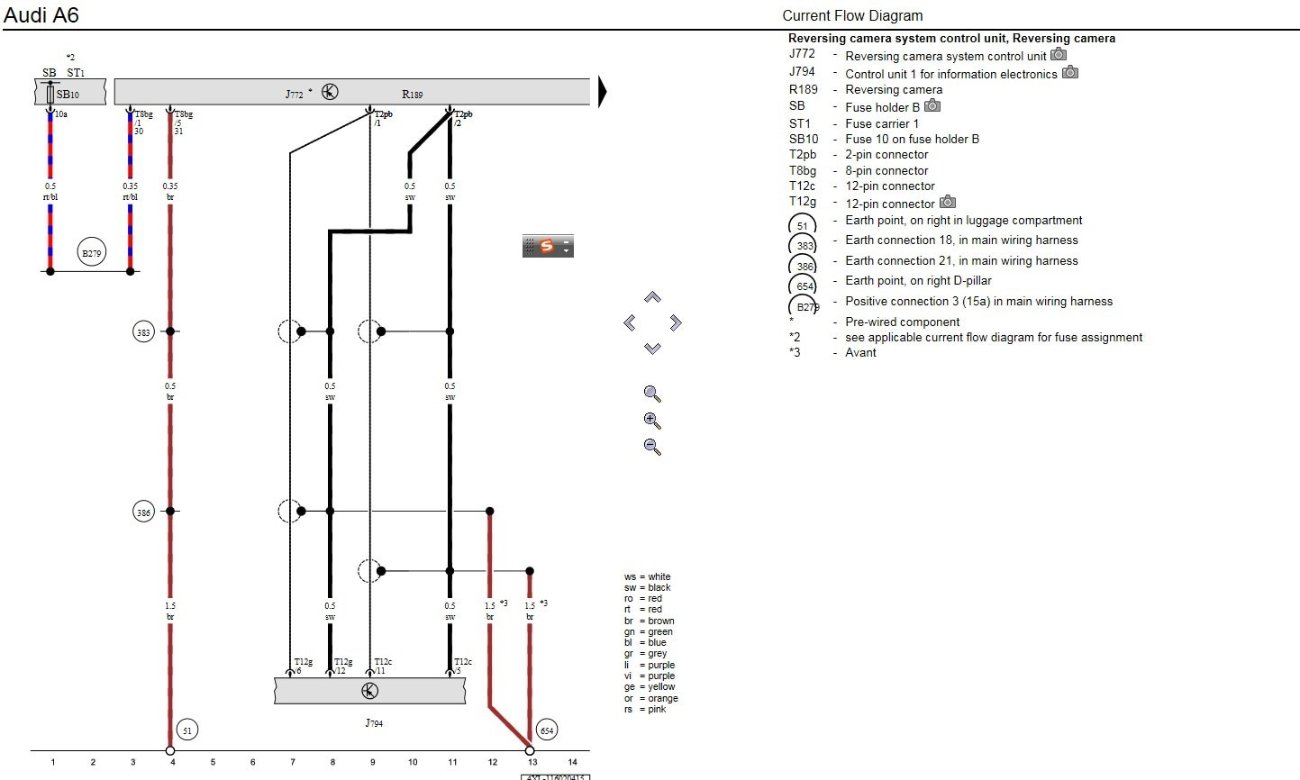

Mam też schematy . Pomoże ktoś ?



Post autor: **KKgg** » 04 wrz 2020, 22:02

Wydaje mi się to dość intuicyjne, tak jak pisaliśmy do siebie mailowo.
Czarny koncentryk to kabel wideo. Z jednej strony złącze FAKRA które łączysz z odpowiednim złączem idącym od kamery, z drugiej dwa piny które ciągniesz do MIBa i wpinasz z tyłu do pinu 6 i 12 niebieskiej (chyba) kostki w quadlocku.
Czarna wtyczka z czterema kabelkami (pomarańczowe to szyna CAN, biały zasilanie, brązowy to masa). Tę wtyczkę wpinasz w odpowiednik idący od kamery. Z drugiej strony - brązowy kabel kończy się oczkiem i to podłączasz do punktu masowego, biały kabelek wpinasz gdzieś w skrzynkę bezpieczników +12V po zapłonie. Szynę CAN wpinasz w piny 22H i 22L (albo odpowiedniki jeśli te są zajęte) gniazda CAN w bagażniku po prawej.
To chyba by było na tyle.
Ciekawi mnie ta czarna złączka(?)/wtyczka(?) na kablach szyny CAN. Czy mógłbyś zrobić jakieś zdjęcie jak to wygląda dokładnie? Chętnie zobaczyłbym też zbliżenia na wszystkie kostki z tego zestawu który dostałeś od Chińczyków.
Pozdrawiam,
Krzysiek

grzesiekk23 · Post autor: **grzesiekk23** » 04 wrz 2020, 22:37

No właśnie tu mi coś nie pasuje . Przewody do CAN są takiej długości jakby miały być ciągnięte do przodu auta ok 5mb, tak samo kabek biału ( zasilanie) .

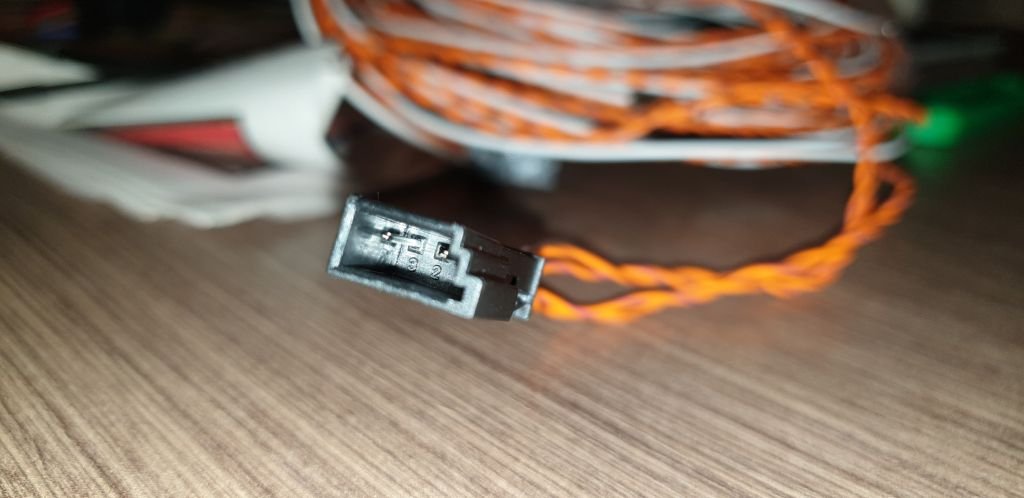

Przewody CAN kończą się pinami do wpięcia lecz po drodze ok 20 cm od końca zainstalowana jest czarna kostka rozgałęziająca 3 pinowa która wpięta jest luzem . Czy to ma być do czegoś podpięte? No i co z tymi punktami masowymi dla AVANTA ?

Post autor: **KKgg** » 04 wrz 2020, 22:59

WYDAJE MI SIĘ że przewody CAN są tak długie że w założeniu mają dojść do MIBa (który chyba ma miejsce na piny CAN). Ale czy tak jest to nie wiem na 100%. Kabel zasilający też być może według producenta idzie do przodu. Moim zdaniem nie ma żadnych powodów żeby ciągnąć to do przodu. W szynę CAN można się chyba wpiąć gdziekolwiek a i zasilanie to przecież nie są jakieś ciężkie ampery więc nie przeciążymy kabli z tyłu jeśli wepniemy się tam a nie z przodu.
Zrobisz proszę dokładniejsze zdjęcie tej kostki na CANach? Bo to mnie bardzo ciekawi

Dodano po 3 minutach 13 sekundach:
EDIT: po namyśle - może ta kosteczka na szynie CAN służy do tego żeby wpiąć w nią kable CAN które oryginalnie tkwią w złączu quadlock MIBa i w ten sposób wpiąć się w szynę z naszą kamerą.... Taka "zworka", "trójnik"... hmm sam nie wiem.

grzesiekk23 · Post autor: **grzesiekk23** » 04 wrz 2020, 23:18

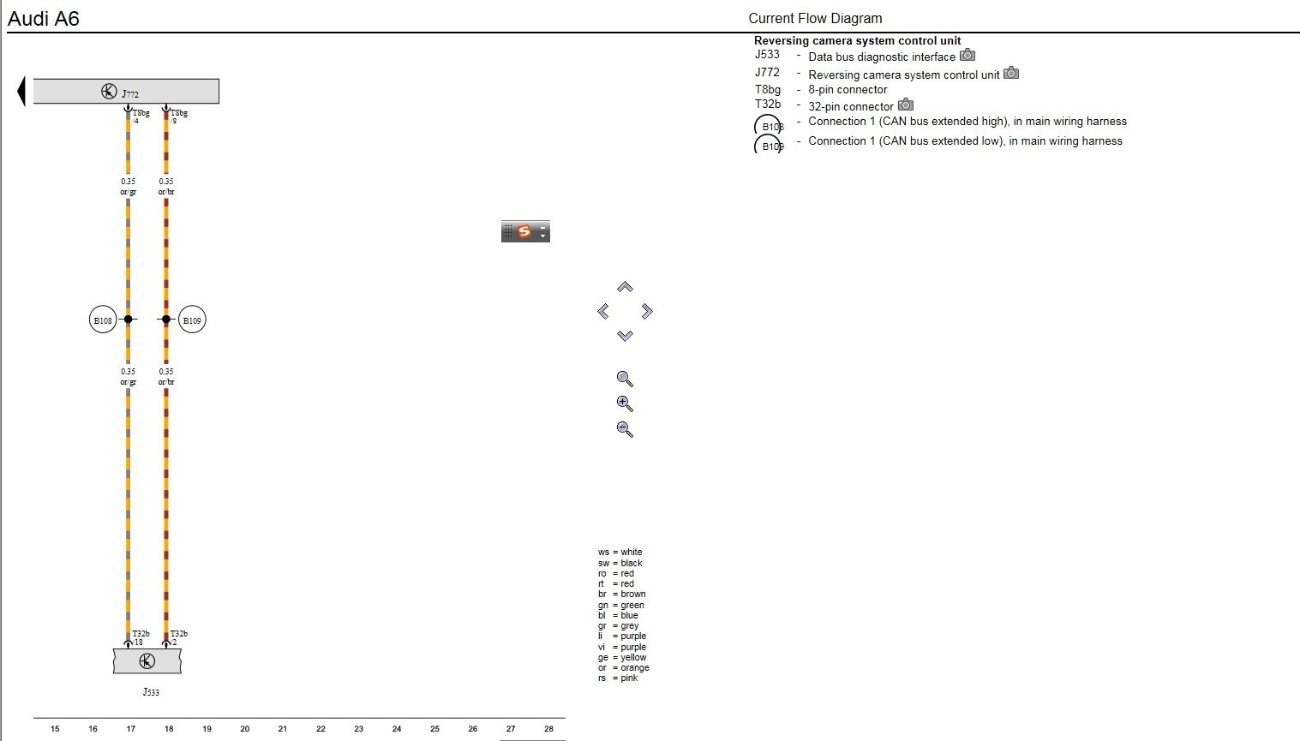

Z tego drugiego schematu wynika że podłączenie jet bezpośrednio do J533 a z trójnika odejście na CAN high i low. Z pierwszego zaś wynika że zasilanie trzeba ciągnąć z listwy bezpieczników SB która jest przy drzwiach kierowcy .

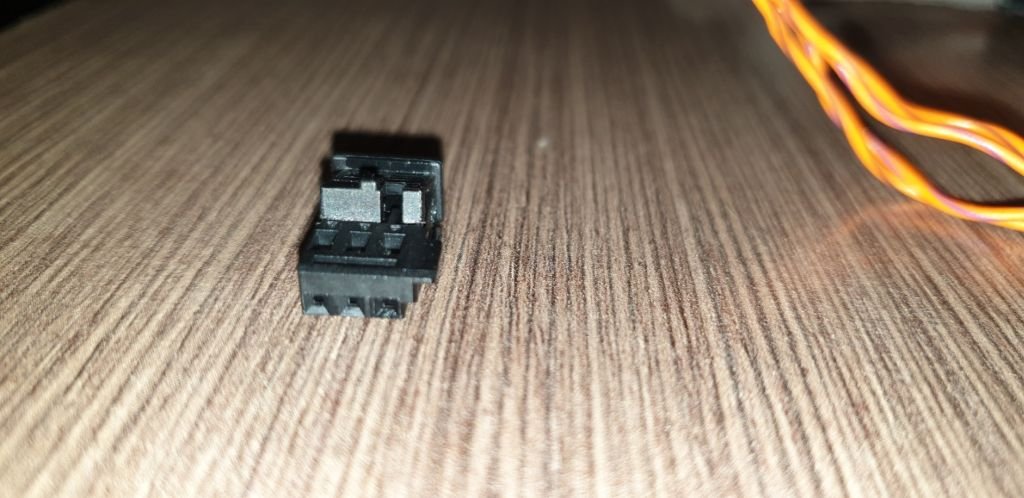

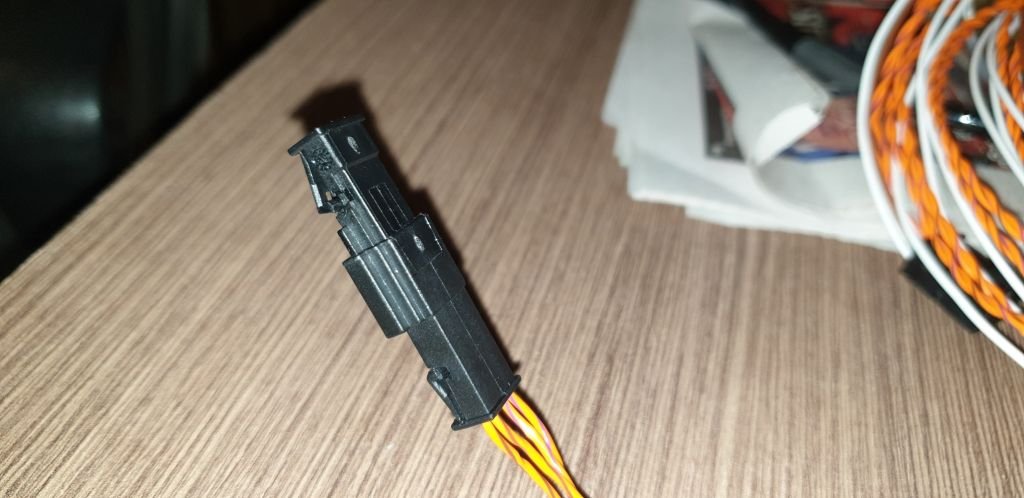

Zdjęcia kostki (trójnika)




Post autor: **KKgg** » 04 wrz 2020, 23:34

Z tego schematu wynika że połączenie szyny CAN idącej z kamery do J533 (gateway) realizowane jest na złączach B108 i B109.... Co tą są za złącza to nie mam bladego pojęcia ale być może ta czarna enigmatyczna wtyczka realizuje tą funkcję właśnie.

Post autor: **KKgg** » 05 wrz 2020, 06:53

IMHO (bo niezbyt dobrze widzę kolory kabli wchodzące do tej kostki) jest tak jak myślałem... Rozumiem że w tym gnieździe na pinie 1 jest połączona jedna z żył szyny CAN a na pinie 3 druga... W takim razie wydaje mi się, że idea jest taka że ciągniesz ten kabel do MIBa i że oryginalne kable szyny CAN które są w MIBie wpinasz do luźnej wtyczki na odpowiednie piny (1,3) a luźne konektory z instalacji kamery wpinasz zamiast nich do MIBa. W ten sposób masz odpowiednie połączenie ("trójnik") i nic nie tniesz.
Osobiście nie widzę potrzeby ciągnięcia tego kabla do przodu ale widocznie producent tak zrobił.

grzesiekk23 · Post autor: **grzesiekk23** » 02 paź 2020, 11:29

Witam.
Koledzy poszukuje osoby która zakoduje mi odpowiednie sterowniki po montażu haka i kamery cofania ( tej bez modułu) w Audi A6 C7 lift model 2016r
Obecnie hak i kamera dodana do Gateway, hak działa a kamera jest widoczna. Interesują mnie okolice Warszawy, dojazd rozważę . Oczywiście płacę.
W razie zainteresowania proszę o PW lub telefon 604968334.

grzesiekk23 · Post autor: **grzesiekk23** » 02 paź 2020, 15:21

Kamera uruchomiona.
Dziękuje wszystkim za pomoc a zwłaszcza KKgg.

Pozdrawiam Grzesiek.

Tylda111 · Post autor: **Tylda111** » 31 paź 2020, 16:58

Witam, zakupiłem podobny zestaw z Ali, czy moglbym skorzystac z Twoich doswiadczen jak to uruchomic?
Fajnie byloby gdybys podzielil sie wiedza krok po kroku.

grzesiekk23 · Post autor: **grzesiekk23** » 02 lis 2020, 15:51

Napisz na PW co dokładnie kupiłeś !

szymek1976 · Post autor: **szymek1976** » 10 gru 2020, 23:47

Hej
Mam pytanie dołożyłem kamerę i wszystko działa ok mam tylko jeden problem nie mogę się pozbyć jednego błędu brak komunikacji z modułem

Po wykasowaniu błędu po włączeniu i wyłączeniu zapłonu błąd powraca.
Kamera highline ma wbudowany modul w sobie.

Address 19: CAN Gateway Labels: None
Control Module Part Number: 4G0 907 468 AE HW: 4G0 907 468 AC
Component and/or Version: J533--Gateway H13 0075
Software Coding: C0CD074418
Work Shop Code: WSC 02391 785 00200
ASAM Dataset: EV_GatewPkoUDS 001024 (AU57)
ROD: EV_GatewPkoUDS_001_AU57.rod
VCID: 73B3DB963B315B937E1-8026
1 Fault Found:

5807 - Rear View Camera System Control Module
U104C 00 [008] - No communication
Intermittent - Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Reset counter: 178
Mileage: 200235 km
Date: 2020.12.10
Time: 22:27:50

Voltage terminal 30: 12.0 V
Voltage terminal 15: 0.0 V
Control Module temperature: 18 °C
System status: Awake_Timer_active
IN ESP_standstill flag: standstill detected
Engine running: OFF
IN ZAS_Te_X: OFF
Terminal 15 status via CAN: OFF
Terminal 15 status: OFF
Datenfeld: 0

Audi A6 C7 2015

Pozdrawiam

shaqal · Post autor: **shaqal** » 11 gru 2020, 21:30

Źle podłączone zasilanie.

szymek1976 · Post autor: **szymek1976** » 12 gru 2020, 13:58

Zasilanie mam po zapłonie z st-4
https://1drv.ms/b/s!AgGSSpxaC5CkjbQ-Mc79-Dv6Iym-9Q

Pełny skan

Saturday,12,December,2020,20:24:49:18224
VCDS -- Windows Based VAG/VAS Emulator Running on Windows 10 x64
VCDS Version: 20.12.0.0 (x64) HEX-V2 CB: 0.4529.4
Data version: 20201124 DS322.0
www.Ross-Tech.com

VIN:
Mileage:

--------------------------------------------------------------------------------
--------------------------------------------------------------------------------

Chassis Type: 4G-AU57 (4G0)
Scan: 01 03 05 08 09 15 16 17 19 20 28 3B 42 44 46 52 53 55 5F 62
6C 6D 72 AC

VIN: Mileage:

01-Engine -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
04-Steering Angle -- Status: OK 0000
05-Acc/Start Auth. -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: Malfunction 0010
20-High Beam Assist. -- Status: OK 0000
28-HVAC, Rear -- Status: OK 0000
3B-Sensor Elect. -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
46-Central Conv. -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
53-Parking Brake -- Status: OK 0000
55-Headlight Range -- Status: OK 0000
5F-Information Electr. -- Status: OK 0000
62-Door, Rear Left -- Status: OK 0000
6C-Back-up Cam. -- Status: OK 0000
6D-Trunk Elect. -- Status: OK 0000
72-Door, Rear Right -- Status: OK 0000
AC-Reductant Control -- Status: OK 0000
-------------------------------------------------------------------------------
Address 01: Engine (J623-CNHA) Labels:. 04L-907-309-V1.clb
Part No SW: 04L 906 021 FR HW: 04L 907 309
Component: R4 2,0L EDC H23 0745
Revision: 85H23---
Coding: 12194012242401080000
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_ECM20TDI01104L906021FR 002003
ROD: EV_ECM20TDI01104L906021FR_002.rod
VCID: 7AADF6B21C5B2ADB3D7-802E

No fault code found.
Readiness: 0 0 0 0 1

-------------------------------------------------------------------------------
Address 03: ABS Brakes (J104) Labels:. 4G0-907-379-V2.clb
Part No SW: 4G0 907 379 Q HW: 4G0 907 379 Q
Component: ESP9 Premium H01 0420
Revision: -------- Serial number: --------------
Coding: 06A09E41600579829B00
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_ESP9BOSCHAU57X 003019
ROD: EV_ESP9BOSCHAU57X_003.rod
VCID: 3FDB47A647F9CFF34A9-806A

No fault code found.

-------------------------------------------------------------------------------
Address 05: Acc/Start Auth. (J393) Labels:. 8K0-907-064-05.clb
Part No SW: 4H0 907 064 FN HW: 4H0 907 064 EN
Component: BCM2 2.0 H36 0560
Revision: 00002001
Coding: 03B9704E000000000000
Shop #: WSC 02391 785 00200
VCID: 7AADF6B21CDB2ADB3D7-802E

Subsystem 2 - Part No SW: 4H0 905 852 C HW: 4H0 905 852 C
Component: J764 ELV MLB H40 0046
Serial number: 3215000002866005

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels:| 4G0-820-043-4Z.clb
Part No SW: 4G0 820 043 CC HW: 4G0 820 043 CC
Component: KLIMA 4 ZONEN H14 0112
Serial number: 28011500042277
Coding: 34220978290000
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_AirCondiComfoUDS 003008
ROD: EV_AirCondiComfoUDS_003.rod
VCID: 629DAED294CBC21B057-8036

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect. (J519) Labels:. 4H0-907-063-V2.clb
Part No SW: 4H0 907 063 DH HW: 4H0 907 063 AH
Component: BCM1 2.0 H20 0311
Revision: 15020001 Serial number: 00000988120602
Coding: 0105001440349F604401408000001800CF9D87082F08020100000894E100140200400034030000
Shop #: WSC 02391 785 00200
VCID: 71BFD19E41AD69838CD-8024

Subsystem 1 - Part No SW: 4G2 955 119 HW: 4G8 955 119 A Labels: 1KX-955-119.CLB
Component: WWS57X 141212 H37 0080
Serial number: 141215124157
Coding: 0045F7

Subsystem 2 - Part No SW: 8U0 955 559 B HW: 8U0 955 559 B Labels: 8U0-955-559.CLB
Component: G397_RLFS H06 0002
Serial number: 23684529
Coding: 02006D

Subsystem 3 - Part No SW: 4G0 941 531 BE HW: 4G0 941 531 BE
Component: E1 - LDS H07 0044
Serial number: 27 01 2015 00000066

Subsystem 4 - Part No SW: 4H0 907 658 HW: 4H0 907 658
Component: AQ_Hum_Sensor H03 0003
Serial number: AA280D87000000000001

No fault code found.

-------------------------------------------------------------------------------
Address 15: Airbags (J234) Labels:* 4H0-959-655.clb
Part No SW: 4H0 959 655 H HW: 4H0 959 655 H
Component: Airbag10.43 H82 0086
Revision: -------- Serial number: 003P10031ZYG
Coding: 30333130313630323639554A305234473053
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_AirbaAU10BPAAU64X 001014
ROD: EV_AirbaAU10BPAAU64X_VW51.rod
VCID: 3B2333B653E1D3D3661-806E

Crash sensor for side airbag: driver side:
Serial number: 3575HRB40552RDNQ81O+

Front Passenger's Side Airbag Crash Sensor:
Serial number: 3585HRB400I50SE478G8

Rear Side Airbag Crash Sensor (on driver's side):
Serial number: 3515JRB405J350J870Q

Passenger side rear thorax airbag crash sensor:
Serial number: 3525JRB404V34BHEFHBV

Crash sensor for front airbag: driver side:
Serial number: 3554VRB406734GNGNP31

Crash sensor for front airbag: front passenger side:
Serial number: 3564VRB404P3504GJP1L

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel (J527) Labels:. 4H0-953-568.clb
Part No SW: 4H0 953 568 K HW: 4H0 953 568 K
Component: Lenks.Modul H06 0005
Revision: C0068538 Serial number: 90862OAE000RZ
Coding: 000015
Shop #: WSC 02391 785 00200
VCID: 3B2333B65361D3D3661-806E

Subsystem 1 - Part No SW: 4G0 951 528 C HW: 4G0 951 528 C
Component: E221 - MFL H08 0010
Serial number: 16 12 2014 E0057271

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments (J285) Labels:| 4H0-920-xxx-17.clb-SRI1
Part No SW: 4G8 920 987 R HW: 4G8 920 987 R
Component: TDieGb H14 0225
Revision: 11001108 Serial number: 658140616596056
Coding: 33AD12000B412600010000
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_RBD4K 004060
ROD: EV_RBD4K_AU57.rod
VCID: 48C95C7A1237884BFB3-801C

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway (J533) Labels:* None
Part No SW: 4G0 907 468 AE HW: 4G0 907 468 AC
Component: J533--Gateway H13 0075
Revision: -------- Serial number: 00000001715362
Coding: C0CD074418
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_GatewPkoUDS 001024
ROD: EV_GatewPkoUDS_001_AU57.rod
VCID: 73B3DB963B315B937E1-8026

Battery Monitoring Control Module:
Subsystem 1 - Part No SW: 8T0 915 181 HW: 8T0 915 181
Component: J367-BDMHella H03 8041
Serial number: 1841145603

Voltage stabilizer:
Subsystem 2 - Part No SW: 8K0 959 663 D HW: 8K0 959 663 D
Component: J532_DCDCStab H23 0022
Serial number: 1410220000000000063D

2 Faults Found:
5807 - Rear View Camera System Control Module
U104C 00 [008] - No communication
Intermittent - Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Reset counter: 183
Mileage: 200317 km
Date: 2020.12.12
Time: 20:21:11

Voltage terminal 30: 12.2 V
Voltage terminal 15: 0.0 V
Control Module temperature: 18 °C
System status: Awake_Timer_active
IN ESP_standstill flag: standstill detected
Engine running: OFF
IN ZAS_Te_X: OFF
Terminal 15 status via CAN: OFF
Terminal 15 status: OFF
Datenfeld: 0

0267 - Optical data bus
U1049 00 [009] - Open circuit
Confirmed - Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 1
Reset counter: 143
Mileage: 200317 km
Date: 2020.12.12
Time: 20:21:32

Voltage terminal 30: 12.2 V
Voltage terminal 15: 12.2 V
Control Module temperature: 18 °C
System status: Terminal 15 on
IN ESP_standstill flag: standstill detected
Engine running: OFF
IN ZAS_Te_X: On
Terminal 15 status via CAN: On
Terminal 15 status: On
Datenfeld: 0

-------------------------------------------------------------------------------
Address 20: High Beam Assist. (J844) Labels:. 8K0-857-511.clb
Part No SW: 8T0 857 511 AD HW: 8T0 857 511 AD
Component: FLA H04 0012
Revision: AA001002
Coding: 04028264747464545425363E00
Shop #: WSC 02391 785 00200
VCID: 7CA1F0AA16EF14EB2FB-8028

No fault code found.

-------------------------------------------------------------------------------
Address 28: HVAC, Rear (E265) Labels:* 4G0-919-158.clb
Part No SW: 4G0 919 158 Q HW: 4G0 919 158 Q
Component: KLIMA FOND H08 0112
Serial number: 02021500040553
Coding: 22
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_ClimaContrUnitRearUDS 003004
ROD: EV_ClimaContrUnitRearUDS_003.rod
VCID: 3D273DAE4DF5DDE3585-8068

No fault code found.

-------------------------------------------------------------------------------
Address 3B: Sensor Elect. (J849) Labels: 4G0-907-637.clb
Part No SW: 4G0 907 637 H HW: 4G0 907 637 D
Component: SARA 3D H04 0056
Revision: -------- Serial number: EJ1BPA720FE9FD
Shop #: WSC 00000 000 00000
ASAM Dataset: EV_SARA2 005012
ROD: EV_SARA2.rod
VCID: 33331B967BB11B93BE1-8066

No fault code found.

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver (J386) Labels:. 4H0-959-793.clb
Part No SW: 4G8 959 793 J HW: 4G8 959 793 G
Component: TSG FA H03 0507
Revision: -------- Serial number: --------------
Coding: 011F16015C01620002080002
Shop #: WSC 02391 785 00200
VCID: 47CB5F461FA98733F29-8012

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist (J500) Labels:| 4G0-909-144.clb
Part No SW: 4G0 909 144 S HW: 4G0 909 144 G
Component: RCEPS H43 0012
Revision: 00001000 Serial number: 0014616893
Coding: 101000010001
Shop #: WSC 60091 001 1048576
ASAM Dataset: EV_RCEPS 009013
ROD: EV_RCEPS_009.rod
VCID: 392F29BE59DDE1C374D-806C

No fault code found.

-------------------------------------------------------------------------------
Address 46: Central Conv. (J393) Labels:. 4H0-907-064-46.clb
Part No SW: 4H0 907 064 FN HW: 4H0 907 064 EN
Component: BCM2 2.0 H36 0560
Revision: 00002001 Serial number: 0359573835
Coding: 013B0622A0B930D4C320090400010F470000000000000000000000000000
Shop #: WSC 02391 785 00200
VCID: 7AADF6B21CDB2ADB3D7-802E

Subsystem 1 - Part No: 4G0 951 177
Component: DWA-Sensor H01 0010

Subsystem 2 - Part No: 1K0 951 605 C
Component: LIN BACKUP HO H05 1501

Subsystem 3 - Part No SW: 4G9 959 591 A HW: 8V3 959 591 A
Component: J245 PS20.403 H03 0004
Serial number: 0000FST00041HK600000
Coding: 901E00

Subsystem 4 - Part No SW: 4G9 959 591 A HW: 8V3 959 591 A
Component: J394 PS20.403 H03 0004
Serial number: 0000FST00043CWF00000
Coding: 801E00

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387) Labels:. 4H0-959-792.clb
Part No SW: 4G8 959 792 J HW: 4G8 959 792 G
Component: TSG BF H03 0507
Revision: -------- Serial number: --------------
Coding: 011F16015E01620002080002
Shop #: WSC 02391 785 00200
VCID: 46D5524218A39E3B09F-8012

No fault code found.

-------------------------------------------------------------------------------
Address 53: Parking Brake (----) Labels: 4H0-907-801.clb
Part No SW: 4H0 907 801 H HW: 4H0 907 801 A
Component: EPB-4 H04 0015
Revision: -------- Serial number: 00000001343815
ASAM Dataset: EV_ParkiBrake 001028
ROD: EV_ParkiBrake_VW51.rod
VCID: 2D070DEE9D954D63E85-8078

No fault code found.

-------------------------------------------------------------------------------
Address 55: Headlight Range (J745) Labels:| 4H4-907-357-V2.clb
Part No SW: 4H4 907 357 D HW: 7P6 907 357 B
Component: MxB-ECU 001 0081
Revision: -------- Serial number: --------------
Coding: 04FE02102A600200
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_HeadlRegulAUDIMXBAU64X 005003
ROD: EV_HeadlRegulAUDIMXBAU64X_005_AU57.rod
VCID: 33331B967BB11B93BE1-8066

Left LED Headlamp Power Output Stage 1:
Subsystem 1 - Part No SW: 7PP 941 472 J HW: 7PP 941 472 J Labels: 3D0-941-329.CLB
Component: LED LeiMo li. H07 7560
Coding: E01E00

Right LED Headlamp Power Output Stage 1:
Subsystem 2 - Part No SW: 7PP 941 472 J HW: 7PP 941 472 J Labels: 3D0-941-329.CLB
Component: LED LeiMo re. H07 7560
Coding: E01E00

No fault code found.

-------------------------------------------------------------------------------
Address 5F: Information Electr. (J794) Labels:* None
Part No SW: 4G1 035 021 P HW: 4G1 035 021 D
Component: MU-H-LND-EU 052 1425
Serial number: A733I0G7510545
Coding: 017502010000000013111101000A00122F0006E7F1700100DF
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_MUHig6C3Gen2HBAS 001115
ROD: EV_MUHig6C3Gen2HBAS_AU57.rod
VCID: 270BFFC6BF696733129-8072

Data carrier:
Subsystem 1 - Part No SW: V03 959 802 TL HW: -----------
Component: ECE 2020/2021 --- 0187
Serial number: --------------------

Multimedia System 1:
Subsystem 2 - Part No SW: 4G1 919 605 B HW: 4G1 919 605 B
Component: DU8 C7 SV H63 0007
Serial number: AUZ8Z9GY8061YE

Multimedia system control head:
Subsystem 3 - Part No SW: 4G2 919 710 F HW: 4G2 919 710 F
Component: E380 BDT C7 H20 0250
Serial number: 90349NJF000K3

Compact disc data bank:
Subsystem 4 - Part No SW: V03 959 800 EG HW: -----------
Component: Gracenote2 --- 1013
Serial number: --------------------

No fault code found.

-------------------------------------------------------------------------------
Address 62: Door, Rear Left (J388) Labels:. 4H0-959-795.clb
Part No SW: 4G8 959 795 J HW: 4G8 959 795 G
Component: TSG HL H03 0507
Revision: -------- Serial number: --------------
Coding: 010F14004001620002080002
Shop #: WSC 02391 785 00200
VCID: 49CF597E09BD7143E4D-801C

No fault code found.

-------------------------------------------------------------------------------
Address 6C: Back-up Cam. (J772) Labels:| 4S0-980-556.clb
Part No SW: 4S0 980 556 HW: 4M0 980 556
Component: RVC Compact H08 0140
Coding: 0275000102002007000040
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_CamSysRVRVCPANAAU57X 001001
ROD: EV_CamSysRVRVCPANAAU57X_001.rod
VCID: 78A9ECBA225738CB4B3-802C

No fault code found.

-------------------------------------------------------------------------------
Address 6D: Trunk Elect. (----) Labels:* Redir Fail!
Part No SW: 4G9 959 107 C HW: 4G9 959 107 B
Component: HDSG-Modul H05 0150
Revision: 14005001 Serial number: 016500820
Coding: 093205C010
Shop #: WSC 02391 785 00200
ASAM Dataset: EV_HDSGAu572 001022
ROD: EV_HDSGAu571.rod
VCID: 3635228268C30EBB99F-8062

No fault code found.

-------------------------------------------------------------------------------
Address 72: Door, Rear Right (J389) Labels:. 4H0-959-795.clb
Part No SW: 4G8 959 795 J HW: 4G8 959 795 G
Component: TSG HR H03 0507
Revision: -------- Serial number: --------------
Coding: 010F14004001620002080002
Shop #: WSC 02391 785 00200
VCID: 49CF597E09BD7143E4D-801C

No fault code found.

-------------------------------------------------------------------------------
Address AC: Reductant Control (J880) Labels: 4G0-907-355.clb
Part No SW: 4H0 907 355 D HW: 4G0 907 355 B
Component: SCR-Stg-G2 H10 0012
Revision: 00000000 Serial number: 143630398
ASAM Dataset: EV_RDCMA00100 008040
ROD: EV_RDCMA00100.rod
VCID: 2D070DEE9D954D63E85-8078

No fault code found.

End----------(Elapsed Time: 01:56, VBatt start/end: 12.3V/12.3V)-----------

szymek1976 · Post autor: **szymek1976** » 17 gru 2020, 23:24

shaqal pisze: ↑
11 gru 2020, 21:30
Źle podłączone zasilanie.

No to jak wypowiesz się skąd zasilanie żeby ominąć błąd gateway...bo ja myślę i jestem przekonany że się nie da ominąć tego błędu
Wychodzi na to żeby pozbyć się błędu kamera musiała by mieć zasilanie terminal 30 ale aku nie da rady . Podłączenie pod terminal 15 sypie błędami wychidzi na to że to wina komunikacji can
