[ A6 C5 ] Podłączenie alarmu EXUS V9000 FullControl

A6TDI · Post autor: **A6TDI** » 03 mar 2010, 14:31

Zacząłem z kolegą podłączać alarm EXUS V9000 FullControl w swoim samochodzie (A6 C5 1.9 TDI 130 KM 2002 rok) i mam problem.
Nie wiem gdzie podłączyc przewody od świec żarowych (zielony i czerwony) i przewód do kontrolki oleju (fioletowy).
Zamiast kontrolki oleju chyba trzeba podłączyć pod lampkę alternatora bo przecież nie ma takiej kontrolki oleju w liczniku.
Będę wdzięczny za konkretne odpowiedzi.

Schemat podłączenia alarmu:

krischm · Post autor: **krischm** » 03 mar 2010, 18:28

Zielony i czerwony to sterowanie świecami żarowymi, alarm posiada funkcję odpalania silnika musisz je wpiąć w przekaźnik sterujący nimi. A fioletowy do czujnika ciśnienia oleju, jak możesz nie mieć kontrolki oleju w liczniku

A6TDI · Post autor: **A6TDI** » 03 mar 2010, 21:56

No to mi pomogłeś :-D
Ja wiem do czego jest który kabelek - nie wiem gdzie je konkretnie podłączyć !
Gdybym wiedział gdzie są przekaźniki/czujniki i jakie kolory przewodów do nich do chodzą to chyba bym nie zadawał pytania na Forum ?
Potrzebuję konkretnej odpowiedzi a nie gdybania i teoretyzownia.

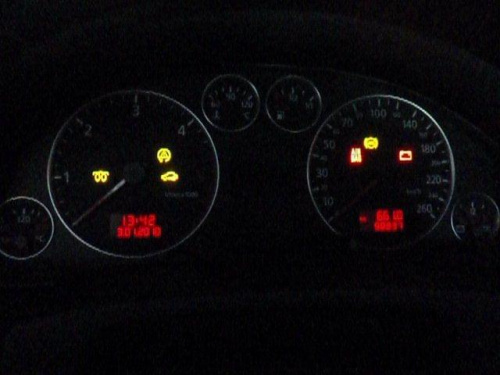

Gdzie jest kontrolka ciśnienia oleju bo ja jej nie widzę ?

krischm · Post autor: **krischm** » 04 mar 2010, 19:39

Przekaźnik znajduje się pod schowkiem po stronie kierowcy umiejscowienie sugeruje dolny rysunek, niestety nie wiem który kolor kabla bo nie mam schematu. A nie mam zamiaru gdybać i cię denerwować. Czujnik ciśnienia oleju(czarny) masz przy filtrze.

A6TDI · Post autor: **A6TDI** » 08 mar 2010, 14:54

krischm pisze:A nie mam zamiaru gdybać i cię denerwować.

I to jest konkretna odpowiedź

W weekend postaram się wniknąć w temat

Dzięki.

wiesiek-02 · Post autor: **wiesiek-02** » 08 mar 2010, 16:06

Mam nadzieję że wziąłeś pod uwagę to że i tak będziesz mógł odpalić auto z tego alarmu dopiero jak włożysz kluczyk do stacyjki ze względu na immobilajzer

A6TDI · Post autor: **A6TDI** » 08 mar 2010, 20:53

Spoko

Miałem taki alarm w poprzednim samochodzie i V3100 w jeszcze wcześniejszym

Wiem o co chodzi.

bart77321 · Post autor: **bart77321** » 10 paź 2010, 09:20

Też podłączam alarm i mam inny problem.
Potrzebuje sygnał że mam włączony bieg Parking (mam automata)
Gdzie go szukać?
Zaraz zabieram się za podłączanie więc prosiłbym o jakieś szybkie odpowiedzi..
Jakieś inne wskazówki i porady również się przydadzą..
