Naprawa elektryki klapy bagażnika - Oświetlenie bagażnika itp..

XDamian24 · Post autor: **XDamian24** » 29 wrz 2021, 19:23

NIE ŚWIECĄCE ŻARÓWKI, NIE POKAZUJĄCA SIĘ INFO... NA FIS-IE ODNOŚNIE OTWARTEGO BAGAŻNIKA I BRAK ŚWIATŁA PRZECIW MGŁOWEGO.
TO JEST MÓJ 1 POST WIĘC PROSZĘ O WYROZUMIAŁOŚĆ
Ostatnio zauważyłem sporo tematów z problemem oświetlenia bagażnika. Więc w końcu wziąłem się za to w swoim aucie.

Szybka instrukcja naprawy

: Otwieramy klapę bagażnika po lewej stronie obok siłownika jest poprowadzona wiązka kabli w kondonie, rozcinamy go wzdłuż by dostać się do wiązki i szukamy gdzie jest izolacja z kabelków uszkodzona lub przerwany kabel kabelki; 22222.png (72.8 KiB) Przejrzano 53 razy

Otwieramy klapę bagażnika po lewej stronie obok siłownika jest poprowadzona wiązka kabli w kondonie, rozcinamy go wzdłuż by dostać się do wiązki i szukamy gdzie jest izolacja z kabelków uszkodzona lub przerwany kabel kabelki.

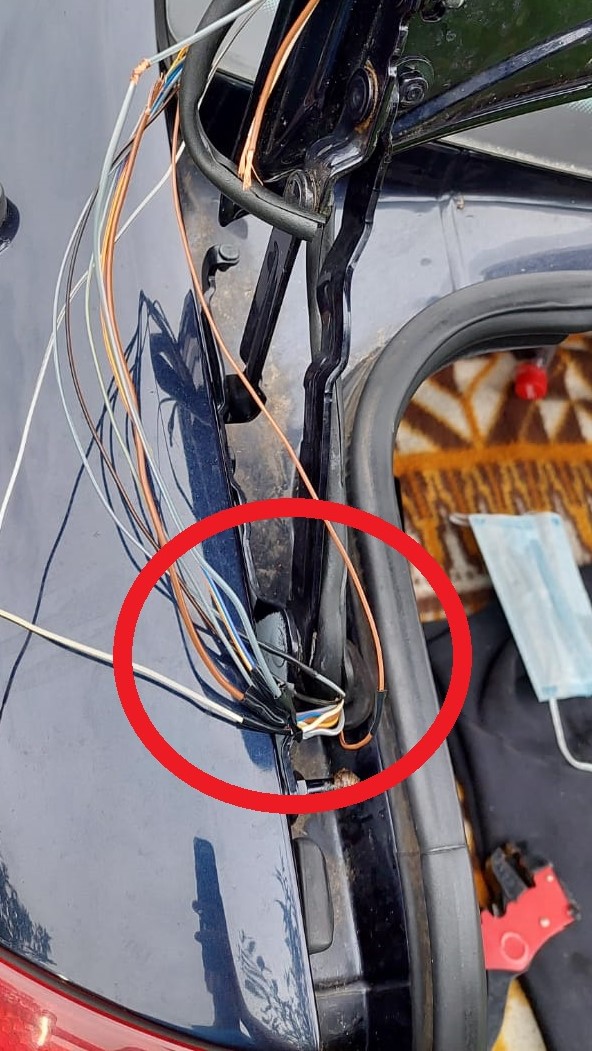

: 1212.jpg (193.15 KiB) Przejrzano 53 razy

U mnie 5 kabelków miało otwartą izolacje na załamaniu w karoseri obok siłownika na dole.

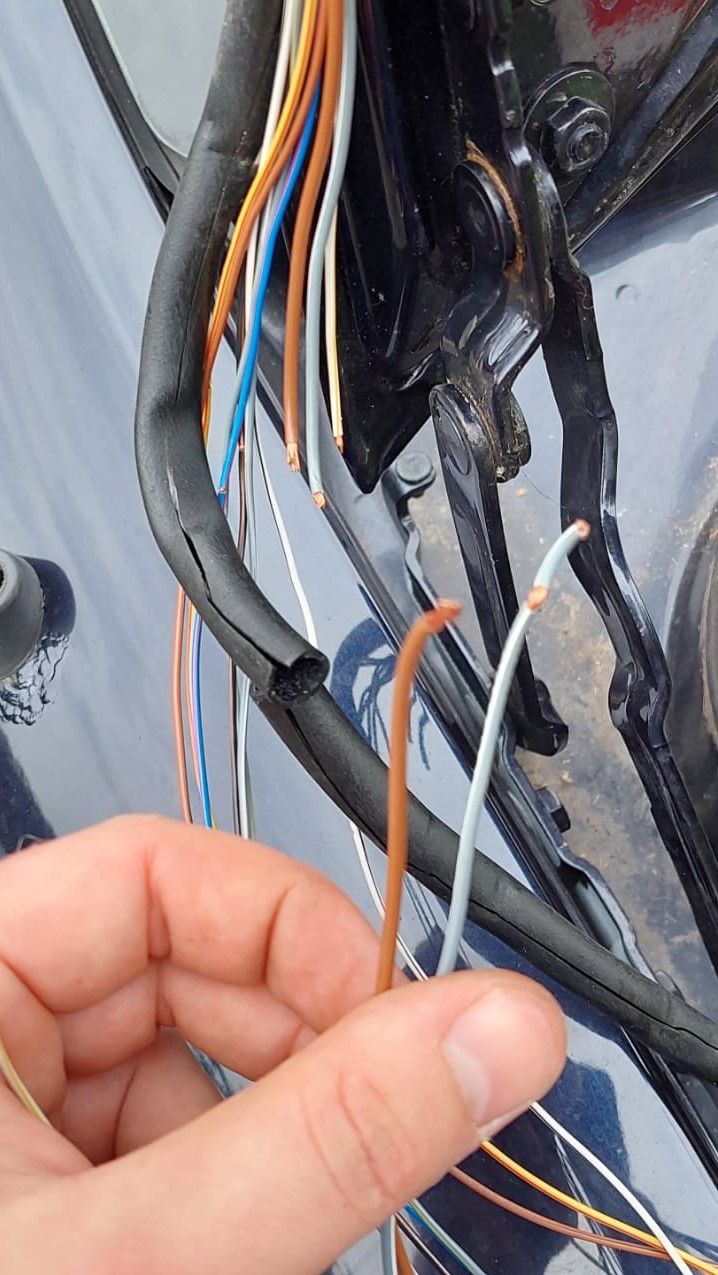

: 123123.jpg (216.03 KiB) Przejrzano 53 razy

10 cm wyżej były przerwane kabelki.

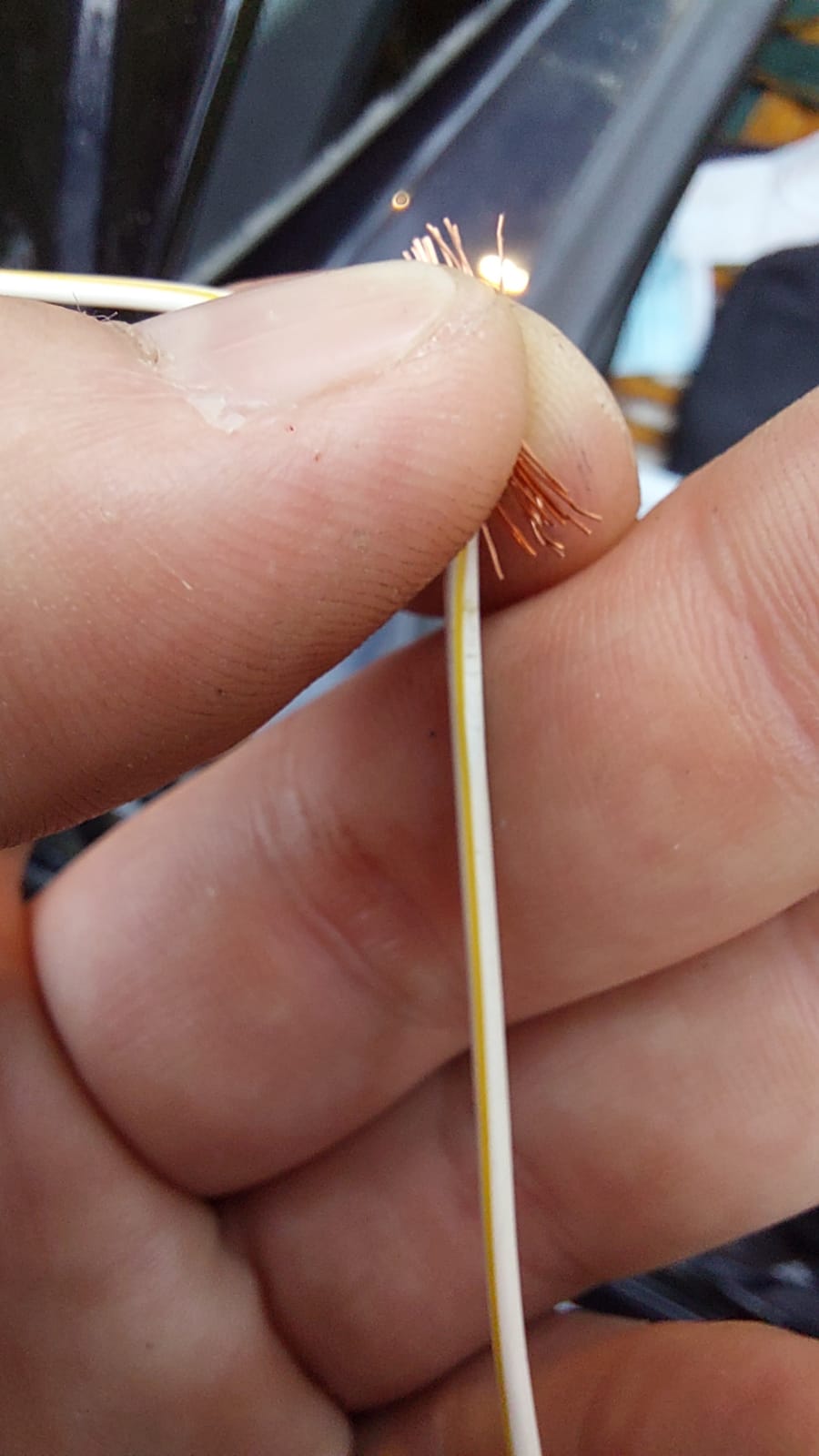

: 6c326263-f3a8-4450-9752-94031f7d884b.jpg (91.74 KiB) Przejrzano 53 razy

Biało żółty kabelek jest od masy oświetlenia bagażnika, tych 2 żaróweczek i od wyświetlania info na FIS-ie o otwartej klapie bagażnika.

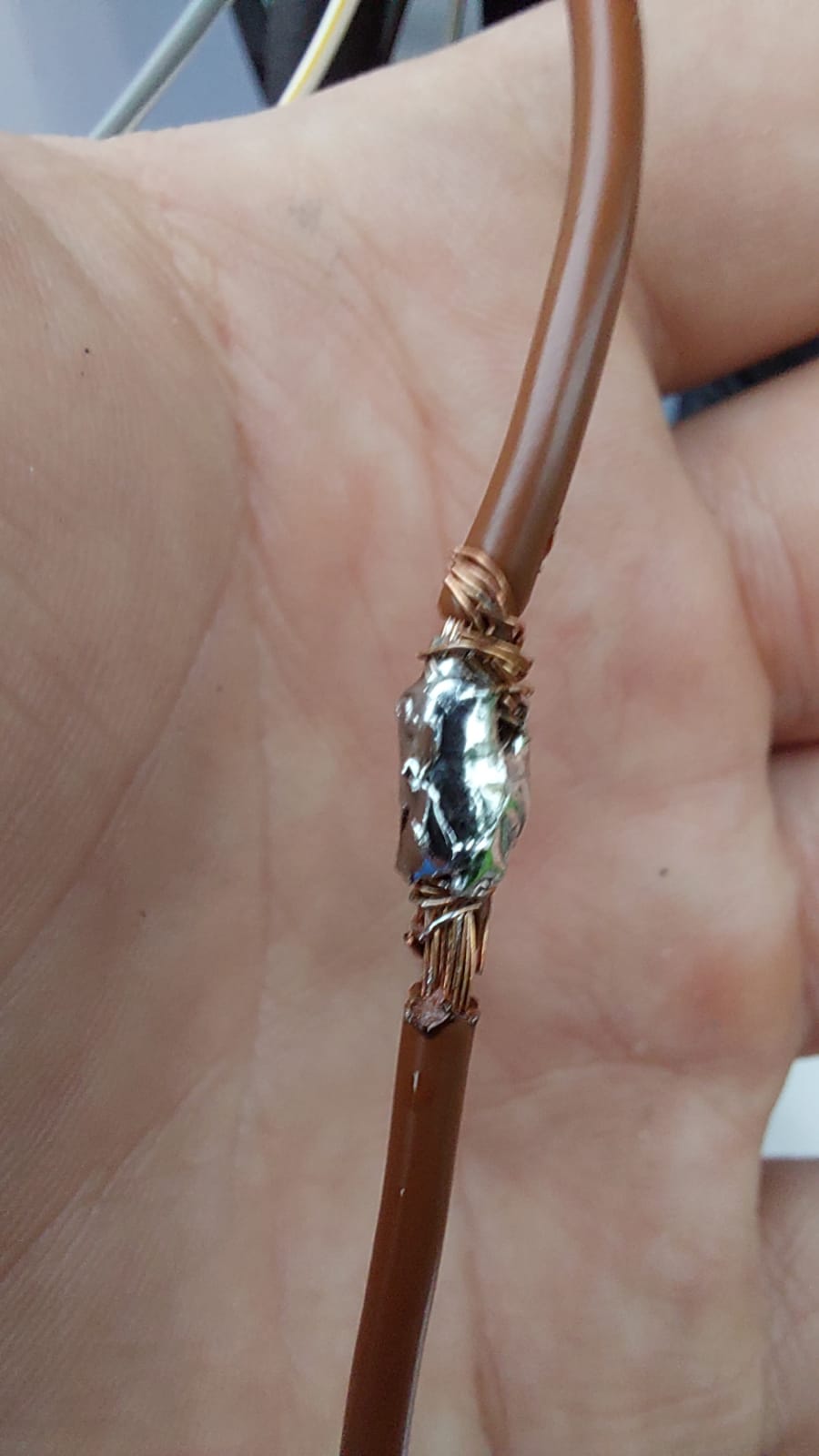

: 6723539e-3f0e-4b3a-93c1-9a19e402c6ac.jpg (73.23 KiB) Przejrzano 53 razy

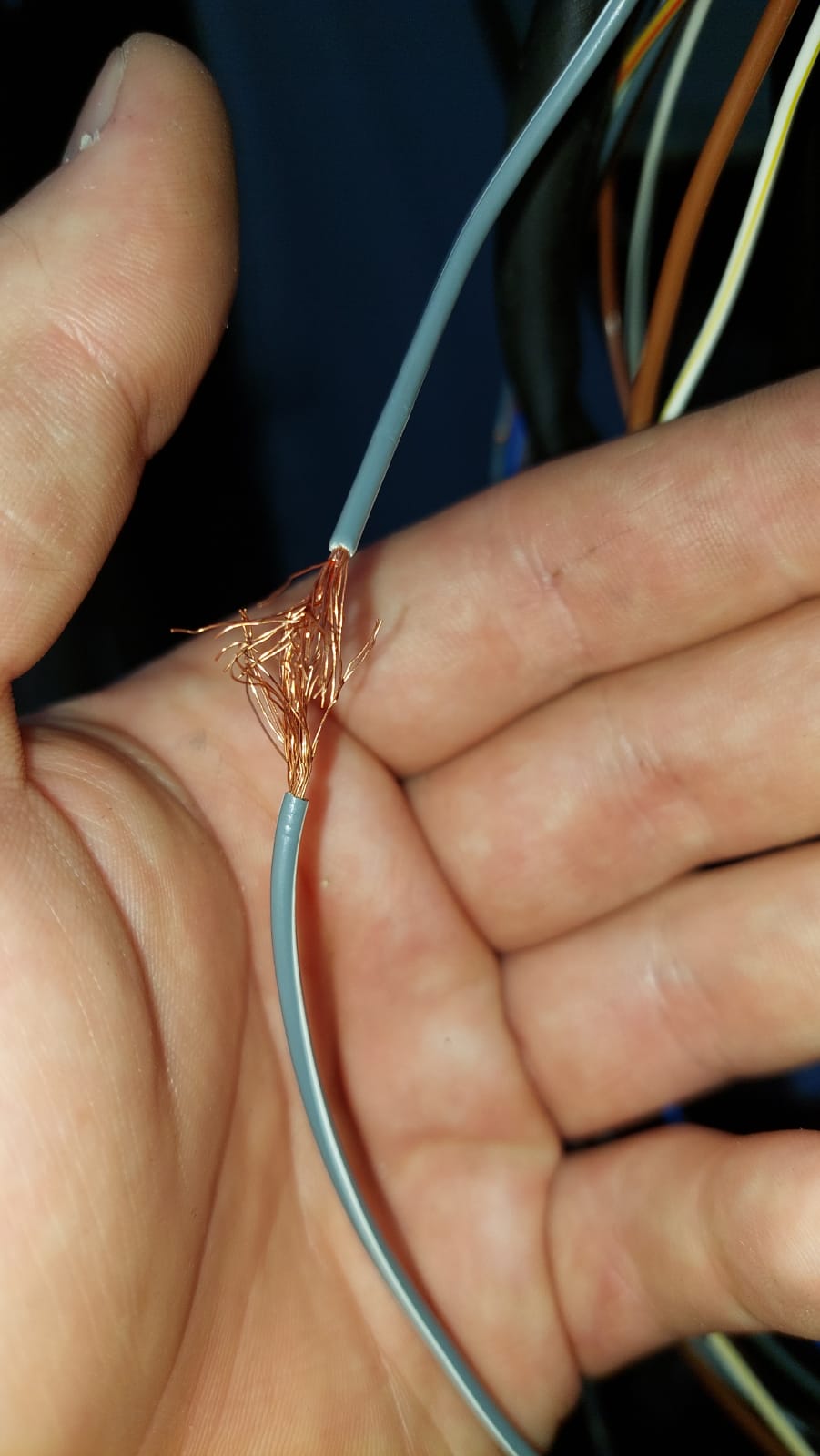

: 26dce53e-8212-4342-84f8-f4ce5b6cca80.jpg (94.34 KiB) Przejrzano 53 razy

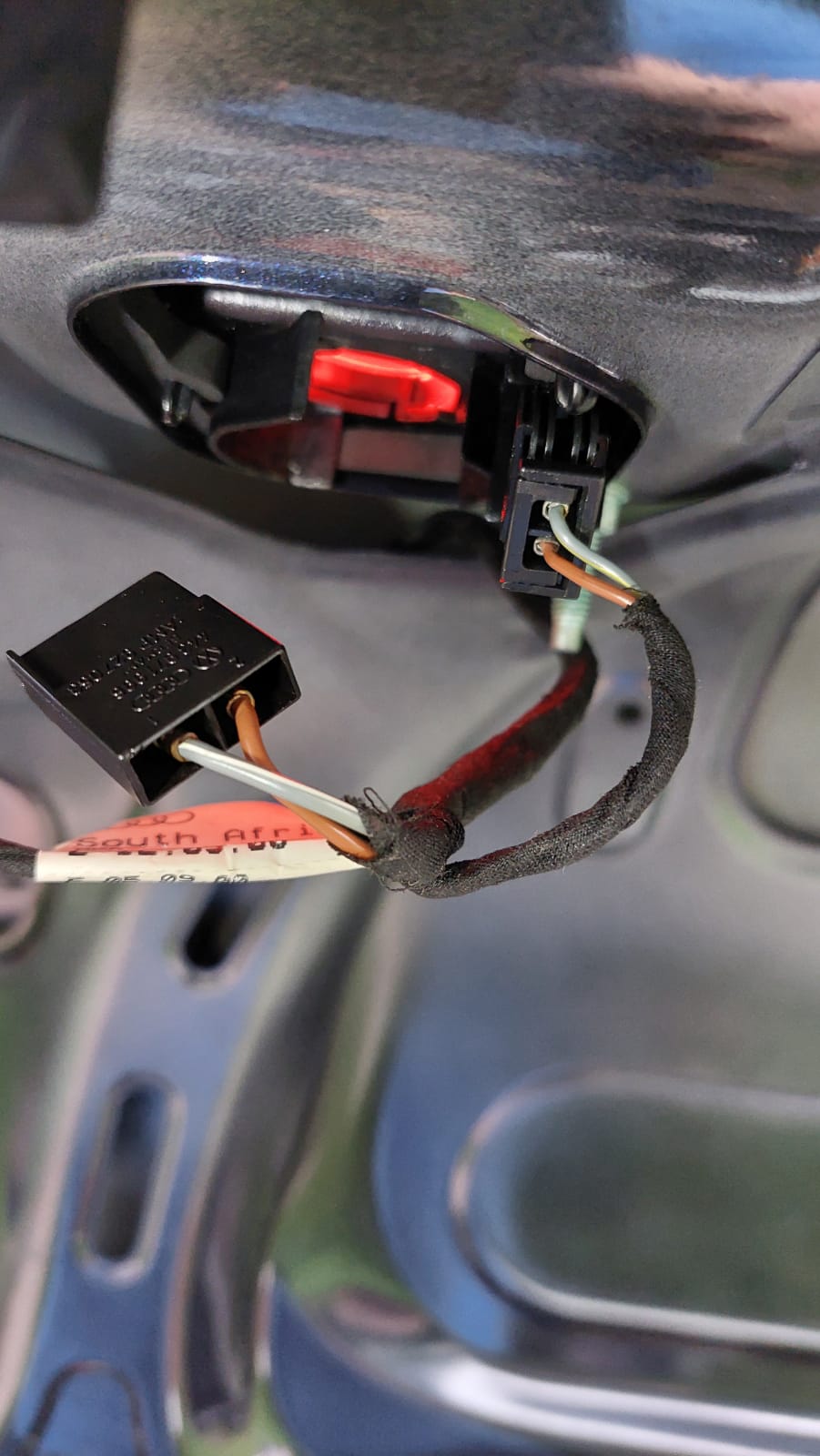

: 782e3899-7dc0-4d6b-a2d1-65d00c20c49f.jpg (123.45 KiB) Przejrzano 53 razy

Brązowy i szaro biały kabelek jest od świateł przeciw mgłowych

-Także ładnie wszystko izolujemy
-Przerwane kabelki lutujemy + izolacja
-Kondona obklejamy w kółko czarną taśmą izolacyjną tak aby było ładnie

A teraz do roboty, Pozdrawiam
